Edytor sceny - karta Pokój

Możemy edytować rozmiar, odsunięcie, widoczność i wyglądy ścian, podłogi i sufitu sceny. Właściwości są dostępne zarówno dla sześciennych jak i sferycznych scen.

Aby poddać edycji właściwości pokoju, należy:

  1. Kliknąć Scena (pasek narzędzi PhotoWorks) lub kliknąć PhotoWorks, Scena lub kliknąć prawym przyciskiem myszy scenę na karcie Render Manager i wybrać Edytuj scenę.

Można również wybrać kartę Wyglądy/PhotoWorks , aby wyświetlać sceny w Okienku zadań.

  1. Na karcie Pokój określić następujące właściwości:

    Rozmiar/Wyrównanie

  • Długość

Kontroluje długość podłogi w scenie sześciennej.

  • Szerokość

Kontroluje szerokość podłogi w scenie sześciennej.

  • Wysokość

Kontroluje wysokość ścian w scenie sześciennej.

Odsuwa geometrię modelu od podłogi sceny.

Zmniejszenie wartości przenosi podłogę bliżej do modelu.

Obraca podłogę.

  • Zmień rozmiar automatycznie

Ustala rozmiary pokoju według modelu.



  • Zachowaj proporcję długości/szerokości

Zachowuje proporcję pomiędzy wymiarami podłogi w scenie sześciennej.

  • Wyrównaj z

Ustala wyrównanie pokoju. Wybrać jedną z poniższych możliwości:

  • Widok

Wyrównuje scenę z widokiem za modelem tak że podłoga jest zawsze pozioma a ściany są zawsze pionowe.

  • Płaszczyzna modelu

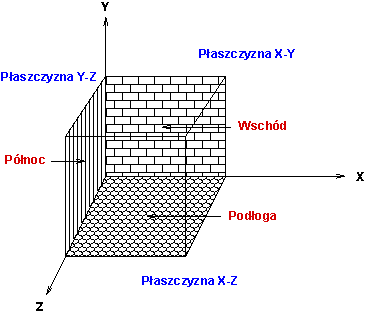

Scena zostanie wyrównana z płaszczyzną modelu. Jeżeli obrócimy model, obrócona zostanie również scena. Oto ilustracja różnicy pomiędzy Płaszczyzną X-Y modelu, Płaszczyzną X-Z modelu i Płaszczyzną Y-Z modelu.

Odwraca podłogę względem wybranej geometrii modelu w oparciu o wybraną ścianę planarną.

Odwraca wybraną ścianę planarną.



    Widoczność i wyglądy

    • Wygląd. Można przeglądać i edytować wyglądy ścian, sufitu i podłogi wybranej sceny. Aby edytować wybór wyglądu, należy kliknąć i zmienić właściwości w menedżerze właściwości PropertyManager Wyglądy.

    • Połącz wszystkie ściany. Należy użyć, aby użyć tego samego wyglądu na ścianach Północ, Południe, Wschód i Zachód. Kiedy opcja ta jest wybrana, zmiany wyglądu dokonane dla jednej ze ścian są zastosowane do pozostałych.

    • Widoczne. Należy wybrać lub wyczyścić, aby kontrolować wyświetlanie indywidualnych stron sceny.

      Jeżeli ściana zaznaczona jako Widoczna zasłania model, zostaje ona ukryta w renderowanym obrazie.

    • Odbijające. Należy wybrać lub wyczyścić, aby kontrolować odbijanie indywidualnych stron sceny. Na przykład można wyczyścić Widoczne (ściana nie będzie widoczna) ale wybrać Odbijające.

      Dla odbicia, należy użyć algorytmu śledzenia promieni i skojarzyć model SolidWorks Odbijającymi wyglądami.

  1. Kliknąć Zastosuj, aby zaakceptować zmiany, a następnie kliknąć Zamknij.

    PhotoWorks zastosuje zmiany kiedy klikniemy Zastosuj. Nie musimy zamykać okna dialogowego przed rozpoczęciem renderowania.
