Uchwyty do kabli

Uchwyty do kabli i inne tego typu narzędzia (opaski mocujące, opaski zaciskowe, wsporniki, itd.) są często używane do umocowywania kabli elektrycznych lub elastycznych rur cienkościennych w wybranych punktach wzdłuż ich trasy.

Można:

  • Umieścić uchwyty w podzespole trasy, a oprogramowanie automatycznie utworzy splajn trasy przez te uchwyty.

  • Umieścić uchwyty w głównym złożeniu a następnie automatycznie wyznaczyć przez nie trasę splajnu w podzespole trasy.

  • Utworzyć wiele konfiguracji uchwytu w wielu rozmiarach, aby mógł on automatycznie zmieniać rozmiar do odpowiedniej konfiguracji kiedy zmianie ulegnie średnica kabla.

  • Przenieść uchwyt po utworzeniu trasy przez niego. Trasa zostanie automatycznie uaktualniona do nowej lokalizacji uchwytu.

  • Obrócić uchwyty podczas ich umieszczania w złożeniu, bądź po umieszczeniu.

  • Wyrównać oś komponentu z krawędzią lub osią w złożeniu.

  • Użyć wirtualnych uchwytów, które nie wymagają żadnej geometrii bryłowej w celu ustalenia pozycji trasy.

Możemy również użyć uchwytów do kabli podczas tworzenia Trasy ortogonalnej dla rur w menedżerze właściwości PropertyManager Automatyczna trasa.

Wymagania

Aby użyć opcji wyznaczania trasy Automatycznie twórz trasę przy wstawieniu uchwytów, uchwyty do kabli muszą posiadać następujące elementy:

  • Dwa punkty trasy. Punkty trasy identyfikują część jako komponent uchwytu i definiują punkty wejścia/wyjścia dla automatycznego wyznaczania trasy.

  • Oś pomiędzy dwoma punktami trasy. Oś definiuje linię środkową trasy dla uchwytów, które umieściliśmy w złożeniu.

Kiedy przeciągamy uchwyt do złożenia wyznaczania trasy, tworzona jest trasa wzdłuż osi pomiędzy Punktem trasy1 a Punktem trasy2. Wskutek tego, należy zdefiniować pierwsze dwa punkty zgodnie z intencją projektu wyznaczania trasy, jeżeli uchwyt zawiera więcej niż dwa punkty trasy.

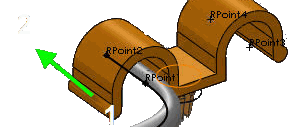

Uchwyty do kabli z wieloma punktami trasy

Powstałe trasy

Dodatkowo, aby ułatwić orientowanie uchwytów możemy dodać:

  • Oś o nazwie Oś obrotu, względem której można obracać uchwyt w trakcie jego umieszczania, lub po umieszczeniu w złożeniu.

  • Oś o nazwie Oś uchwytu, służącą do wyrównywania z krawędzią lub osią w złożeniu. Na przykład możemy zmienić nazwę osi pomiędzy dwoma punktami trasy na Oś uchwytu.

Dodatkowo, jeżeli chcemy, aby uchwyt automatycznie zmieniał rozmiar gdy zmianie ulegnie średnica kabla, potrzebujemy:

  • Dane filtru. W szkicu o nazwie Szkic filtru, należy utworzyć i zwymiarować trzy koncentryczne okręgi.

    • Średnica nominalna@Szkic filtru - wymiar nominalny uchwytu.

    • Średnica wewnętrzna@Szkic filtru - średnica najmniejszego pęku do jakiego przystosowany jest uchwyt.

    • Średnica zewnętrzna@Szkic filtru - średnica największego pęku do jakiego przystosowany jest uchwyt.

  • Zachodzące na siebie konfiguracje. Używając tabeli konfiguracji, należy utworzyć wiele konfiguracji uchwytu o różnych rozmiarach z różnymi wartościami dla danych filtru. Średnica wewnętrzna jednego rozmiaru musi być mniejsza niż Średnica zewnętrzna kolejnego niższego rozmiaru tak, by kompletny zestaw konfiguracji pokrywał cały zakres rozmiarów od największego do najmniejszego bez przerw.

Aby uzyskać więcej informacji odnośnie pracy z uchwytami, należy zapoznać się z tematami:
