Wiązania sprzeczne

W niektórych sytuacjach wiązania nie mogą zostać zaspokojone ponieważ komponenty są już powiązane w sposób, który uniemożliwia im przemieszczenie się w celu realizacji wiązania. Komponenty mogą być unieruchomione lub być w wiązaniu z innymi komponentami.

Przykład

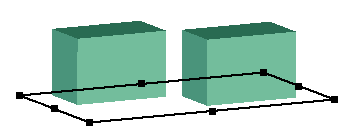

Dolne ściany tych dwóch bloków są w wiązaniu z tą samą płaszczyzną:

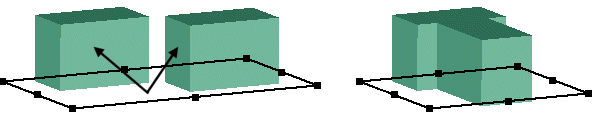

Jeżeli dodamy wiązanie wspólne pomiędzy bokiem jednego bloku i bokiem drugiego, to bloki mogą przemieścić się aby utworzyć wiązanie:

Jeżeli dodamy wiązanie wspólne pomiędzy dołem jednego bloku i górą drugiego, to wystąpi błąd. Pierwszy blok nie może być jednocześnie w wiązaniu z płaszczyzną i z górą drugiego bloku, ponieważ dół drugiego bloku jest również w wiązaniu z tą płaszczyzną.

W jaki sposób pomocny jest MateXpert Wiązań

W niniejszym przykładzie, kliknięcie Diagnozuj w MateXpert Wiązań wywoła listę, na której znajdują się trzy wiązania sprzeczne. Wiązaniami tymi są dwa Wiązania wspólne z płaszczyzną oraz Wiązanie wspólne dolnej i górnej ściany.

Po kliknięciu problematycznego wiązania, MateXpert Wiązań informuje użytkownika że powiązane ściany nie są wspólne oraz jak daleko od siebie się znajdują.

W jaki sposób można rozwiązać ten problem

Należy usunąć, wygasić lub poddać edycji jedno z wiązań sprzecznych.

Można również użyć objaśnień wiązań i Przeglądaj błędy wiązań, aby uzyskać pomoc w identyfikowaniu i rozwiązywaniu problemów wiązań.
