Określanie parametrów tabeli konfiguracji
Nazwy wymiarów, operacji, komponentów i konfiguracji używane w tabeli konfiguracji muszą odpowiadać nazwom w modelu. Aby zapewnić całkowitą zgodność nazwy, można ją skopiować z okna dialogowego Właściwości dla wybranego elementu.
Można używać wielu języków w tabeli konfiguracji, aczkolwiek język dla wartości w komórce tabeli musi być w tym samym języku co parametr w odpowiadającym nagłówku kolumny. Na przykład jeżeli parametr w nagłówku kolumny jest w języku angielskim, odpowiadająca wartość w komórce tabeli musi być również w języku angielskim. Kolejny nagłówek kolumny może być w innym języku, jak np. polski, ale jego odpowiadająca wartość w tabeli musi być wtedy również w języku polskim.
Patrz: Podsumowanie parametrów tabeli konfiguracji, aby zobaczyć listę prawidłowych parametrów i skojarzonych wartości.
NOTATKI:
Kiedy używamy tabelę konfiguracji w oprogramowaniu SolidWorks, ważnym jest prawidłowe formatowanie tabeli.
Jeżeli tabela konfiguracji została zapisana w języku angielskim a następnie otwarta w języku polskim, działały będą tylko te dwa języki. Nie można dodać innego języka, jak np. niemiecki, chyba że używamy niemieckiej wersji SolidWorks lub jeżeli otworzymy, zamkniemy lub zapiszemy tabelę konfiguracji w niemieckiej wersji SolidWorks.
Tabele konfiguracji używane w wersji sprzed SolidWorks 2003 nie obsługują wielu języków.
Aby skopiować i wkleić nazwę wymiaru, operacji, komponentu lub konfiguracji, należy:
Wykonać jedną z poniższych czynności:
W oknie dialogowym lub w menedżerze własciwości PropertyManager, skopiować (Ctrl+C) nazwę elementu (w przypadku komponentów, należy upewnić się, że kopiowana jest Pełna nazwa).
Wkleić (Ctrl+V) nazwę w odpowiedniej komórce nagłówka kolumny.
Specyfikacje parametrów:
Niektóre specyfikacje parametrów, które pojawiają się w komórkach nagłówków kolumn zawierają słowa kluczowe, takie jak $KONFIGURACJA lub $KOMENTARZ. Słowa kluczowe parametrów nie uwzględniają wielkości liter.
-
Niektóre parametry (stan wygaszenia lub konfiguracja odniesienia komponentu) zawierają także nazwę komponentu i numer wystąpienia. Parametry te używają następującej składni:
$SŁOWO KLUCZ@<wystąpienie>komponentu
gdzie komponent oznacza nazwę komponentu, a wystąpienie oznacza numer wystąpienia (liczba całkowita) w nawiasach trójkątnych.
Na przykład: kolumna oznaczona $KONFIGURACJA@kołozębate<2> steruje konfiguracją odniesienia drugiego wystąpienia komponentu o nazwie koło zębate.
Wartości, które nie są nazwami elementów (Tak, Wygaś, itp.) nie uwzględniają wielkości liter. Składnia oraz dozwolone wartości dla każdego z typów parametrów zostały opisane w innych zagadnieniach.
Wiele wystąpień:
Możemy określić wiele wystąpień komponentu w jednej komórce nagłówka kolumny. Należy użyć następującej składni dla numerów wystąpień:
<*> wszystkie wystąpienia
<1-4> zakres wystąpień
<1,3,6> niekolejne wystąpienia, rozdzielone przecinkami
<1,3-6,8> kombinacja, rozdzielone przecinkami
Przykład:

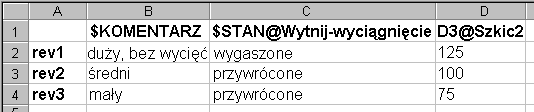

Oto przykład tabeli konfiguracji, która tworzy trzy konfiguracje, dodaje komentarz do każdej z nich, wygasza operację i steruje wymiarem.
Wewnątrz tabeli konfiguracji nie należy umieszczać żadnych wierszy ani kolumn z pustymi nagłówkami. Oprogramowanie SolidWorks kończy oszacowywanie danych gdy osiągnie wiersz lub kolumnę, która posiada pustą komórkę nagłówka. Dane, które pojawiają się w wierszu lub kolumnie z pustym nagłówkiem, a także w następnych wierszach i kolumnach są ignorowane.
