Helisa i spirala

Możemy utworzyć krzywą helisy lub spirali w części. Helisy możemy użyć jako ścieżki lub krzywej prowadzącej dla operacji wyciągnięcia po ścieżce, lub krzywej prowadzącej dla wyciągnięcia po profilach.

Aby utworzyć helisę lub spiralę, należy:

  1. Otworzyć szkic i naszkicować okrąg. Średnica tego okręgu steruje średnicą helisy (za wyjątkiem helis o zmiennym skoku).

  2. Kliknąć Helisa i spirala na pasku narzędzi Krzywe lub kliknąć Wstaw, Krzywa, Helisa/Spirala.

  3. Ustawić wartości w menedżerze właściwości PropertyManager Helisa/Spirala.

  1. Kliknąć OK .

Helisa i profil wyciągnięcia po ścieżce znajdują się na szyjce butelki.

Operacja dodania-wyciągnięcia po ścieżce (ukazana w kolorze niebieskim) tworzy gwint na szyjce butelki.

Sprężyna spiralna

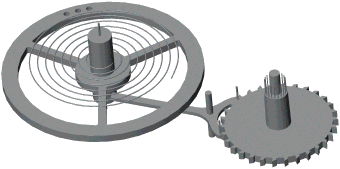

Sprężyna spiralna w wewnętrznym mechanizmie zegara

Helisa o zmiennym skoku

Operacja wycięcie-wyciągnięcie po ścieżce tworzy przekładnię ślimakową.
