Styl

Można definiować style, podobne do stylów paragrafów w dokumentach edytorów tekstów, dla wymiarów i różnych adnotacji (Notatek, Symboli tolerancji położenia i kształtu, Symboli wykończenia powierzchni i Symboli spoin). Kiedy używamy stylów z adnotacjami, można powtórzyć najczęściej używane symbole. Przy użyciu stylów, można:

• Zapisać właściwość wymiaru lub adnotacji jako część stylu.

• Nazwać style, aby umożliwić odniesienia do nich.

• Zastosować style do licznych wymiarów lub adnotacji.

• Dodać, aktualizować i usuwać style.

• Zapisać i załadować style. Można także ładować zapisane style z innych dokumentów i znajdujące się w innych folderach.

• Można użyć stylów globalnie za pomocą Biblioteki projektu.

Funkcja stylów obejmuje:

• Przy dodawaniu adnotacji, można wstępnie wybrać element, który używa styl i ten styl stanie się domyślnym dla nowego wymiaru. Jeśli najpierw klikniemy miejsce, to żaden styl nie zostanie użyty dla nowego elementu.

• Nie można stosować stylów do wymiarów tworzonych za pomocą Objaśnień otworu.

• Gdy wstawiamy wymiary z części lub złożenia do rysunku za pomocą Wstaw elementy modelu, style wymiarów należą do oryginalnego modelu i nie można przypisać stylów rysunku do wstawionych wymiarów. Zamiast tego, możliwe jest załadowanie stylów części lub złożenia do rysunku. W tym przypadku, zmiany wprowadzone w stylach w rysunkach zmieniają style w dokumencie części lub złożenia.

• Możliwe jest załadowanie stylów części lub złożenia do rysunku. Zmiany wprowadzone w stylach w rysunkach zmieniają style w dokumencie części lub złożenia.

Rozszerzenia dla stylów to:

Rozszerzenie pliku .sldfvt jest również obsługiwane przez style.

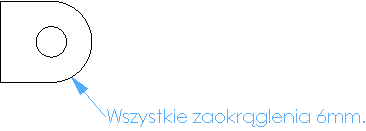

Ten przykład pokazuje jak używać stylów adnotacji dla notatek.

Aby dodać styl do dokumentu, należy:

1. Wybrać jeden lub więcej wymiarów lub adnotacji.

2. W menedżerze właściwości PropertyManager lub oknie dialogowym adnotacji poddać edycji właściwości wymiaru lub adnotacji.

3. Kliknąć Dodaj lub aktualizuj styl .

4. W oknie dialogowym wpisać nazwę w części Wprowadź nową nazwę lub wybierz istniejącą nazwę i kliknąć OK.

Aby zastosować styl do wymiaru lub adnotacji, należy:

1. Wybrać jeden lub więcej wymiarów lub adnotacji.

2. W menedżerze właściwości PropertyManager lub w oknie dialogowym wybrać styl w części Ustal bieżący styl.

Aby zapisać styl do użycia w innym rysunku, należy:

1. Z wyświetlonym stylem w części Ustal bieżący styl, kliknąć Zapisz styl .

2. W oknie dialogowym Zapisz jako, należy przejść do folderu, w którym chcemy zachowywać plik, w razie potrzeby poddać edycji nazwę pliku, a następnie kliknąć Zapisz.

   Aby dodać styl do Biblioteki projektu, należy zapisać go w Documents and Settings\All Users\Dane aplikacji\SolidWorks\SolidWorks wersja\design library\annotations.

Aby załadować styl w rysunku, należy:

1. Kliknąć Załaduj styl .

2. W oknie dialogowym Otwórz przejść do odpowiedniego folderu i wybrać jeden lub więcej plików.

   Możliwe jest wybranie wielu plików stylów korzystając z klawiszy Shift lub Ctrl.

3. Kliknąć Otwórz.

   Załadowane style pojawią się na liście Ustal bieżący styl.

Aby aktualizować styl, należy:

1. Wybrać wymiar lub adnotację w stylu.

2. Poddać edycji właściwości wymiaru lub adnotacji.

3. Kliknąć Dodaj lub aktualizuj styl .

4. Wybrać nazwę stylu z listy, wybrać Aktualizuj wszystkie adnotacje połączone do tego stylu i kliknąć OK.

5. Kliknąć Przebuduj na pasku narzędzi Standard lub kliknąć Edycja, Przebuduj, aby aktualizować adnotacje połączone do stylu.

Aby przerwać skojarzenie ze stylem, należy:

1. Kliknąć Dodaj lub aktualizuj styl .

2. Wybrać nazwę stylu, wybrać Przerwij wszystkie łącza do tego stylu i kliknąć OK.

   Wymiary i adnotacje zachowają właściwości uprzednio zastosowane przez styl, chyba że zostaną przywrócone do domyślnego stylu dokumentu (patrz poniżej).

Aby usunąć styl, należy:

1. Wybrać styl z Ustal bieżący styl.

2. Kliknąć Usuń styl .

   Bieżący styl zostanie ustawiony na: <BRAK>. Wymiary i adnotacje zachowają właściwości uprzednio zastosowane przez styl, chyba że zostaną przywrócone do domyślnego stylu dokumentu.

Aby zresetować właściwości wymiaru lub adnotacji do domyślnych właściwości dokumentu, należy:

1. Wybrać wymiary lub adnotacje ze stylami.

2. Kliknąć Zastosuj domyślne atrybuty do wybranych elementów .

   Styl zostanie zresetowany na: <BRAK> (ustawienie domyślne dokumentu).

   Wybranie stylu <BRAK> usuwa połączenie wymiaru lub adnotacji ze stylem, jednakże wymiar zachowuje właściwości już zastosowane. Aby zresetować właściwości wymiaru lub adnotacji, należy użyć polecenia Zastosuj domyślne atrybuty do wybranych elementów. <BRAK> oznacza, że dany wymiar nie jest połączony z żadnym stylem, tak więc żadne zmiany stylów w przyszłości nie będą miały nań wpływu.
