Menedżer właściwości PropertyManager Linie wiodące wymiaru

W menedżerze właściwości PropertyManager Linie wiodące wymiaru można określić wyświetlanie wymiarów. Jeżeli wybierzemy wiele wymiarów, dostępne będą tylko te właściwości, które stosują się do wszystkich wybranych wymiarów.

Wyświetlanie pomocniczych linii wymiaru/wiodących

Typy dostępnych strzałek i linii wiodących zależą od typu wybranego wymiaru.

Umieszczenie strzałki. Można ustalić położenie strzałek w odniesieniu do pomocniczych linii wymiaru: Na zewnątrz , Wewnątrz , Inteligentne , Ukierunkowana linia wiodąca .

Inteligentne określa, że strzałki automatycznie pojawiają się na zewnątrz pomocniczych linii wymiaru jeżeli jest zbyt mało miejsca, by pomieścić tekst wymiaru i ostrza strzałek.

Ukierunkowana linia wiodąca może być zorientowana pod dowolnym kątem względem powierzchni i może być umieszczona w płaszczyźnie adnotacji równolegle do osi operacji.

Gdy wymiar zostaje wybrany, na strzałkach wymiarowych pojawiają się kołowe uchwyty ostrza strzałki . Gdy wskaźnik znajdzie się nad uchwytami ostrza strzałki, zmienia kształt na . Gdy klikniemy uchwyt ostrza strzałki (po dowolnej stronie, jeżeli występują dwie dla danego wymiaru), to strzałki zostaną odwrócone na zewnątrz lub do wewnątrz.

Łańcuch wymiarowy. Należy wybrać, aby utworzyć łańcuch wymiarów.

Styl. Jeżeli w wymiarze występują dwie strzałki, to można wybrać odrębne style dla każdej z nich. Operacja ta obsługuje standard wymiarowania JIS. W menedżerze właściwości PropertyManager Wymiar pojawią się dwie listy tylko wtedy, gdy standard wymiarowania określa oddzielne style.

Promień	Określa, że wymiarem wyświetlanym dla łuku lub okręgu jest promień.
Średnica	Określa, że wymiarem wyświetlanym dla łuku lub okręgu jest średnica.
Liniowy	Określa, że wymiar średnicy ma być wyświetlany jako wymiar liniowy (a nie promieniowy). Liniowe Promieniowe

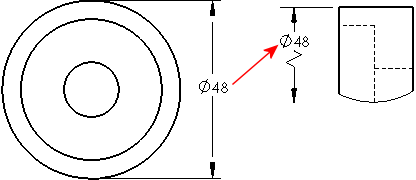

Perspektywicznie skrócony	Określa że linia wymiaru promienia jest perspektywicznie skrócona (przerwana). Jest to pomocne gdy punkt środkowy promienia znajduje się poza rysunkiem lub koliduje z innym widokiem rysunku. Należy użyć uchwytów wymiaru, aby zmienić pozycję środka oraz zgięć. Jeżeli przeniesiemy wymiar średnicy do widoku w którym on nie pasuje, jest on perspektywicznie skrócony. Podczas wymiarowania do perspektywicznie skróconego promienia lub średnicy, wymiar ten pojawi się również jako zygzak.
Ciągła linia wiodąca	Określa wyświetlanie linii ciągłej w poprzek okręgu dla wymiarów promieniowych. Niedostępne w standardzie ANSI.
Otwarta linia wiodąca
Jedna strzałka / Ciągła linia wiodąca
Jedna strzałka / Otwarta linia wiodąca
Dwie strzałki / Ciągła linia wiodąca
Dwie strzałki / Otwarta linia wiodąca
Prostopadle do osi (dostępny jeżeli wybrano styl Liniowy dla wymiaru promieniowego)
Linia wiodąca z uskokami (Dostępna dla wymiarów promienia, średnicy i sfazowania oraz objaśnień otworów)
Równolegle do osi (dostępny jeżeli wybrano styl Liniowy dla wymiaru promieniowego)

Wymiary do środka łuku. Określa, że strzałka wymiaru znajduje się wewnątrz łuku. Opcji tej należy używać w połączeniu z ustawieniem Strzałki, (Wewnątrz lub Na zewnątrz), aby zapewnić zgodność z własnymi standardami rysunkowymi.

Wymiary do środka WŁĄCZONE Strzałki ustawione na zewnątrz	Wymiary do środka WYŁĄCZONE Strzałki ustawione na zewnątrz

Użyj drugiej strzałki z dokumentu. Określa, że wymiar średnicy (nie wyświetlany jako liniowy) ze strzałkami na zewnątrz ma być taki, jak ustawienie domyślne dokumentu dla drugiej strzałki.

Aby określić domyślne ustawienia dokumentu, należy wybrać Wyświetlaj drugą strzałkę zewnętrzną w jednym z poniższych ustawień:

• Właściwości dokumentu - Wymiary promienia

• Właściwości dokumentu - Wymiary średnicy

• Właściwości dokumentu - Objaśnienia otworów

Aby zastąpić ustawienie domyślne dokumentu, należy usunąć zaznaczenie opcji Użyj drugiej strzałki z dokumentu a następnie wybrać Wyświetlaj drugą zewnętrzną strzałkę w celu wyłączenia lub wyłączenia wyświetlanie strzałki.

Druga strzałka WŁĄCZONA	Druga strzałka WYŁĄCZONA

Użyj długości zgięcia z dokumentu. Używa wartości Długość zagiętej linii wiodącej w części Właściwości dokumentu - Wymiary. Kiedy opcja ta nie jest zaznaczona, możemy określić długość zagiętej linii wiodącej. Wpisać wartość w polu.

Styl linii wiodącej

Użyj wyświetlania dokumentu

• Należy wybrać, aby użyć stylu i grubości skonfigurowanej dla wybranego typu wymiaru:

•  Właściwości dokumentu - Kąt

•  Właściwości dokumentu - Wymiary długości łuku

•  Właściwości dokumentu - Sfazowanie

•  Właściwości dokumentu - Objaśnienie otworu

•  Właściwości dokumentu - Liniowy

•  Właściwości dokumentu - Łańcuch wymiarowy

•  Właściwości dokumentu - Promień

• Wyczyścić, aby ustawić styl linii wiodącej lub grubość .

Linie przerwania

Linie przerwania. Należy zaznaczyć, aby linie wymiaru i pomocnicze linie wymiaru zostały przerwane w miejscach przecięcia z innymi liniami wymiaru lub pomocniczymi liniami wymiaru na rysunkach.

Można wybrać, aby pomocnicze linie wymiaru były przerywane tylko przy przecinaniu z ostrzami strzałek. Należy zapoznać się z częścią Właściwości dokumentu - Wymiary i wybrać opcję Przerwij tylko wokół strzałek wymiaru.

Wybrane	Niezaznaczone

Użyj przerwy dokumentu. Używa wartości w części Właściwości dokumentu - Wymiary.

Przerwa. Należy wprowadzić wartość, jeżeli nie chcemy używać domyślnego parametru dokumentu.

Gdy linie wymiarów są przerywane, to przerwania następują wokół pobliskich linii. Jeżeli wymiar zostanie znacznie przeniesiony, to może on nie zostać przerwany wokół nowych pobliskich wymiarów. Aby zaktualizować wyświetlanie, należy wyłączyć przerywanie linii wymiarów, a następnie ponownie włączyć ich przerywanie.

Dostosowane położenie tekstu

	Tekst wymiaru promieniowego
Ciągła linia wiodąca, tekst wyrównany
Przerwana linia wiodąca, tekst poziomy
Przerwana linia wiodąca, tekst wyrównany

Więcej ikon wymiaru opisano w temacie Tekst/Linie wiodące wymiaru.

Warunek łuku

Możemy określić sposób wymiarowania pomiędzy łukami lub okręgami.

Pierwszy lub Drugi warunek łuku:

Wybrać Środek, Min lub Max.

Gdy wymiarowane są odległości łuków lub okręgów, dostępne są następujące opcje:

• Pierwszy warunek łuku określa gdzie na danym łuku lub okręgu jest mierzona odległość.

• Drugi warunek łuku określa gdzie na drugim elemencie jest mierzona odległość, gdy obydwa elementy są łukami lub okręgami.

W poniższych przykładach Pierwszy warunek łuku to Środek, natomiast Drugi warunek łuku jest ustawiony zgodnie z opisem.

Środek (domyślnie)	Min (najbliższy punkt)	Max (najdalszy punkt)
