Zaokrąglenie powierzchni

Możemy użyć zaokrąglenia w celu wygładzenia krawędzi pomiędzy dwiema przylegającymi ścianami w obiekcie powierzchniowym, które stykają się pod kątem.

Możliwość wyboru Pełny podgląd, Częściowy podgląd lub Bez podglądu w menedżerze właściwości PropertyManager Zaokrąglenie. Możemy podglądać wszystkie typy zaokrągleń.

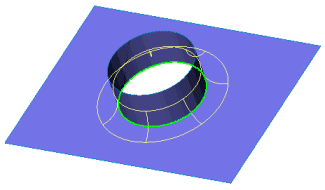

Zaokrąglenie powierzchni o stałym promieniu używające Pełnego podglądu

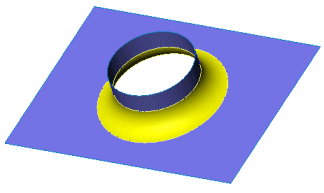

Zastosowane zaokrąglenie powierzchni o stałym promieniu

Zaokrąglenie powierzchni wielo-promieniowe używające Częściowego podglądu

Zastosowane wielo-promieniowe zaokrąglenie powierzchni

Zaokrąglanie powierzchni działa tak samo jak w przypadku zaokrąglania obiektów bryłowych, z kilkoma wyjątkami.

Możemy wykonywać następujące czynności:

  • Zaokrąglić krawędzie obiektu powierzchniowego.

  • Utworzyć wielo-promieniowe zaokrąglenia powierzchni.

  • Utworzyć zaokrąglenia pomiędzy dwiema powierzchniami lub zaokrąglenia ściany.

  • Dodać parametry naroża do zaokrągleń powierzchni.

  • Utworzyć zaokrąglenia powierzchni z liniami granicznymi.

  • Przyciąć lub zachować zaokrąglane powierzchnie w zaokrągleniu ściany.

  • Utworzyć zaokrąglenia o zmiennym promieniu na powierzchni.

  • Kliknąć Odwróć normalną ściany , aby odwrócić kierunek zaokrąglenia.

Nie możemy wykonywać następujących czynności:

  • Zachować wycięcia w obiekcie powierzchniowym z użyciem opcji Zachowaj operacje.

  • Wybrać powierzchnię do zaokrąglenia przez operację z drzewa operacji FeatureManager.

Aby zaokrąglić krawędzie obiektu powierzchniowego, należy:

  1. Kliknąć Zaokrąglenie na pasku narzędzi Operacje lub Wstaw, Powierzchnia, Zaokrąglenie.

  1. Ustawić opcje menedżera właściwości PropertyManager.

  2. Kliknąć OK .
