Menedżer właściwości PropertyManager Szyk/zbiór DimXpert Wymiarów

Narzędzie Operacja szyku DimXpert Wymiarów służy do tworzenia lub edytowania operacji szyku i operacji zbioru.

Aby użyć narzędzia Operacja szyku DimXpert Wymiarów, należy:

  1. Wykonać jedną z poniższych czynności:

    • Kliknąć Operacja szyku (pasek narzędzi DimXpert Wymiarów) lub Narzędzia, DimXpert Wymiarów, Operacja szyku.

    • Kliknąć prawym przyciskiem myszy operację szyku w menedżerze DimXpertManager i wybrać Edytuj operację.

  1. Wybrać operacje do dodania lub usunięcia z szyku lub zbioru.

Menedżer właściwości PropertyManager jest oparty na typie operacji: Połączone szyki, Ręczne szyki lub Zbiór.

  1. Kliknąć .

Połączone szyki

Gdy typem operacji jest połączony szyk, lista wyboru zawiera operacje SolidWorks użyte w jego definicji.

Przykład ukazuje szyk DimXpert Wymiarów składający się z ośmiu otworów, które są połączone z dwiema wyszczególnionymi operacjami, SolidWorks, z których każda posiada cztery otwory.

Usunięcie jednej z dwóch operacji SolidWorks spowodowałoby zmniejszenie liczby otworów w szyku do czterech.





Ręczne szyki

Gdy operacją jest ręczny szyk, lista wyboru zawiera każdą operację DimXpert Wymiarów.

Przykład ukazuje szyk DimXpert Wymiarów składający się z dwóch otworów z pogłębieniem walcowym. Operacje można dodawać lub usuwać z listy poprzez ich wybranie.

Podczas dodawania operacji, wybory są filtrowane, aby zezwolić tylko na te wybory, które pasują do typu i rozmiaru istniejących operacji.

Znajdź wszystkie na tej samej ścianie. Ułatwia wybieranie nowych operacji. Przy użyciu tej opcji można dodać dwie operacje po prawej stronie części w jednej czynności wyboru.





Zbiór

Gdy operacją jest zbiór, lista wyboru zawiera każdą operację DimXpert Wymiarów.

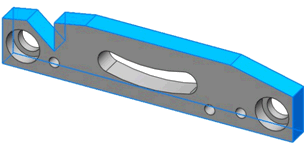

Przykład ukazuje operację DimXpert Wymiarów zawierającą dziewięć płaszczyzn, które tworzą profil zewnętrzny. Operacje można dodawać lub usuwać przy użyciu pojedynczych czynności wyboru lub opcji Znajdź wszystkie na tej samej ścianie. Opcja ma zastosowanie tylko do obsługiwanych typów otworów, dodatków, szczelin i wrębów.
