Edytowanie scen

Istnieje możliwość dodawania, usuwania i modyfikowania scen skojarzonych i zapisanych z plikami modeli.

Aby dodać sceny, należy:

Sceny można dodawać wykorzystując:

Aby usunąć sceny, należy:

  1. W drzewie operacji FeatureManager rozwinąć Oświetlenie, kamery i scena .

  2. Kliknąć Scena i nacisnąć Delete.

Sceny można zastępować bez usuwania istniejących scen. Parametry nie są zachowywane w scenach zastępujących.

Aby zmodyfikować sceny, należy:

  1. W drzewie operacji FeatureManager rozwinąć Oświetlenie, kamery i scena .

  2. Kliknąć dwukrotnie Scena , aby wyświetlić menedżer właściwości PropertyManager Edytuj scenę.

  3. W części Lokalizacja podłogi:

    1. Wybrać ścianę planarną, aby odwrócić podłogę względem wybranej geometrii modelu jako Pozycja wg wyboru.

Gdy wybrano Pozycja wg wyboru, konieczna jest zmiana pozycji modelu względem podłogi

    1. Kliknąć Odwróć kierunek podłogi , aby zmienić sufit z podłogą.

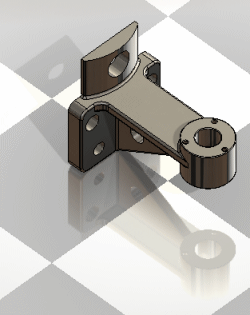

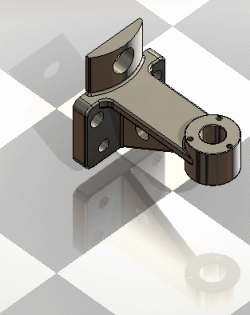

    2. Ustawić wartość dla Odsunięcia.





    1. Ustawić wartość dla Obrotu.





Nie wszystkie sceny wykorzystują podłogę.

Podstawowe sceny

Sceny podstawowe wykorzystują wirtualną podłogą poprzez użycie cienia obiektu w celu wytworzenia iluzji podłogi.

Sceny Studio

Sceny Studio łączą w sobie elementy ze scen podstawowych i prezentacyjnych. Wszystkie sceny studio zawierają podłogę.

Sceny prezentacyjne

Sceny prezentacyjne obejmują sceny z podłogą (Pokój z drewniana podłogą i Pomieszczenie garażu), a także takie sceny jak Tło dziedzińca., gdzie pozycja i cienie obiektu tworzą iluzję podłogi.

  1. W części Skala usunąć zaznaczenie opcji Automatyczna zmiana rozmiaru i ustawić wartości Szerokość, Głębokość oraz Wysokość, aby dostosować obszar podłogi i ścian.

  2. W części Obrót środowiska ustawić wartość, aby obrócić tło i odbiciena modelu.

  3. Kliknąć .

Tematy pokrewne

Sceny

Wyglądy
