Wyrwanie

Wyrwanie wycina fragment złożenia w widoku rysunku, aby wyeksponować wnętrze. Na ścianach przekroju wszystkich komponentów automatycznie generowane jest kreskowanie.

Wyrwanie jest częścią istniejącego widoku rysunku, a nie odrębnym widokiem. Wyrwanie jest zdefiniowane przez zamknięty profil, zwykle splajn. Materiał jest usunięty do określonej głębokości, aby odsłonić szczegóły wewnętrzne. Głębokość można określić podając liczbę lub wybierając geometrię w widoku rysunku.

Nie można utworzyć wyrwania w widokach szczegółu, przekroju ani pozycji alternatywnej. Jeżeli utworzymy wyrwanie widoku rozstrzelenia, nie istnieje możliwość zwinięcia rozstrzelonego widoku.

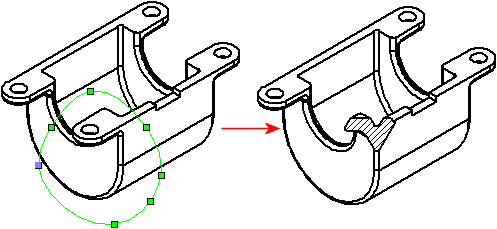

Niniejszy przykład ukazuje: (1) grubość ścianki oraz wał, a także (2) sposób przyspawania wału do kołpaka:

Wyrwanie widoku poglądowego (izometryczny, aksonometryczny trójwymiarowy, aksonometryczny dwuwymiarowy). Głębokość jest normalna do arkusza:

Aby utworzyć wyrwanie, należy:

  1. Kliknąć Wyrwanie na pasku narzędzi Rysunek lub kliknąć Wstaw, Widok rysunku, Wyrwanie.

    Wskaźnik zmieni się na następujący: .

Jeżeli chcemy użyć profilu innego od splajnu, to należy utworzyć i wybrać zamknięty profil zanim klikniemy narzędzie Wyrwanie.

  1. Naszkicować profil.

  2. Ustawić opcje w oknie dialogowym Widok przekroju. Jeżeli nie chcemy wykluczać komponentów ani łączników z widoku wyrwania, należy kliknąć OK.

  3. Ustawić opcje w menedżerze właściwości PropertyManager Wyrwanie.

Można użyć trybu widoku rysunku w trzech wymiarach (3D), aby wybrać zasłoniętą krawędź dla głębokości wyrwania.

  1. Kliknąć OK .

Aby usunąć lub poddać edycji wyrwanie, należy:

    Kliknąć prawym przyciskiem myszy w drzewie operacji FeatureManager i wybrać jedną z poniższych.

  • Usuń.

  • Edytuj definicję. Ustawić opcje w menedżerze właściwości PropertyManager Wyrwanie a następnie kliknąć OK .

  • Edytuj szkic. Wybrać element szkicu i edytować go a następnie zamknąć szkic.
