Format linii
Można określić kolor, grubość i styl w rysunkach dla:
Możemy określić kolor dla notatek i innych adnotacji w warstwach lub przy pomocy narzędzia Kolor linii.
Ustawienia dla formatów linii są:
Gdy dodajemy nowe elementy szkicu do rysunku, format linii jest zgodny z ustawieniami Warstwy. Jeżeli żadna warstwa nie jest aktywna, to format linii jest zgodny z ustawieniami systemu.
Dla nowych elementów szkicu i adnotacji, ustawienia narzędzia formatu linii zastępują specyfikacje warstw oraz ustawienia systemu. Inną metodą ustawiania właściwości krawędzi dla komponentów złożenia jest użycie polecenia Krój linii komponentu.
Narzędzia formatu
Narzędzia na pasku narzędzi Format linii zmieniają następujące formaty:
|
|
|

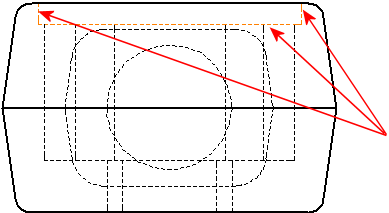

 Kolor linii. Wybór koloru z palety celem zastąpienie ustawień domyślnych lub wybór Domyślny. Można ustawić domyślne kolory dla rysunków i wymiarów w Opcje  , Kolory, Ustawienia schematu kolorów. Można przełączać określonymi kolorami, a domyślnymi kolorami systemu za pomocą narzędzia Tryb kolorów wyświetlania (poniżej).
|
|
|

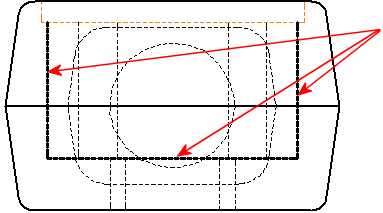

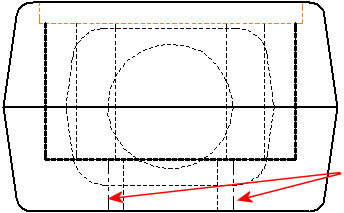

 Podczas przenoszenia wskaźnika nad menu, nazwa grubości jest wyświetlana na pasku stanu. Odpowiadające im grubości linii w wydruku są zdefiniowane w: Właściwości dokumentu - Grubość linii.
|
|
|
|
|
|
|
|
 Tryb wyświetlania kolorów. Kliknąć to narzędzie aby przełączyć pomiędzy kolorami estetycznymi (kolorami wybranymi w warstwach lub za pomocą polecenia Kolor linii) a systemowymi kolorami stanu (całkowicie zdefiniowane, niedodefiniowane itd.). Punkty końcowe szkicu i wymiary nieaktualne są zawsze w systemowym kolorze stanu.
|
|
Aby określić format dla nowych elementów szkicu w rysunku bieżącym i rysunkach przyszłych, należy:
Kliknąć narzędzie na pasku narzędzi Format linii i wybrać format z menu.
Elementy szkicu dowolnego typu (linie, linie środkowe, okręgi, itd.).
Elementy dodane do rysunku używają określonych formatów, aż do wybrania innego formatu.
Aby zmienić format istniejącej krawędzi lub elementu szkicu, należy:
Wybrać krawędź lub element szkicu, który chcemy zmienić. Aby wybrać więcej niż jeden element naraz, należy przytrzymać Ctrl w trakcie wybierania.
-
Kliknąć narzędzie na pasku narzędzi Format linii i wybrać format z menu.
Nowy format zostanie zastosowany do wybranych elementów.
Aby zmieni kolor, grubość lub czcionkę krawędzi z powrotem do ustawień domyślnych, należy:
Kliknąć krawędź prawym przyciskiem myszy i kliknąć Zresetuj krój linii.
