Visão geral do SolidWorks FloXpress

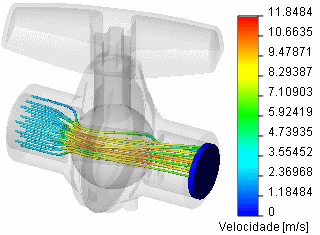

O SolidWorks FloXpress é um aplicativo para cálculo da dinâmica dos fluidos que passam através dos modelos de peças ou montagens. Com base no campo de velocidade calculado, você pode descobrir as áreas problemáticas do seu projeto e melhorá-las antes de fabricar qualquer peça.

Para executar o tutorial do SolidWorks FloXpress , clique em Ajuda, Tutoriais do SolidWorks, Análise de projetos.

O Assistente do SolidWorks FloXpress o orienta através destas etapas:

• Bem-vindo. Fornece uma visão geral das funcionalidades. Você deve fechar todas as aberturas das cavidades com tampas.

  • Para criar tampas em montagens, crie uma nova peça para cobrir totalmente as aberturas de entrada e de saída.

  • Para criar tampas em peças, crie recursos sólidos para cobrir totalmente as aberturas.

As tampas precisam consistir de um recurso sólido, como uma extrusão. Superfícies não são válidas como tampas.

• Verificar geometria. O SolidWorks FloXpress pode calcular o fluxo do fluido em uma única cavidade interna do modelo. O software verifica a geometria e o avisa se esse requisito não for atendido.

• Selecionar um fluido. Especifique o fluxo do fluido através do modelo. Não é possível usar simultaneamente fluidos diferentes.

• Definir os limites do modelo que fecham uma única cavidade interna:

  • Definir a entrada do fluxo. Selecione a face à qual aplicar as condições e parâmetros de limite de entrada.

  • Definir a saída do fluxo. Selecione a face à qual aplicar as condições e parâmetros de limite de saída.

• Solucionar o modelo. Defina a resolução do resultado e analise o modelo.

• Veja os resultados da medição. Verifique os resultados da análise e gere um relatório.

Dicas para navegação no Assistente:

• Clique em e no PropertyManagers para navegar pelo processo.

• Se você clicar em em qualquer PropertyManager, o FloXpress fecha a análise e salva os dados dentro do modelo. Na próxima vez que você abrir esse modelo e iniciar o FloXpress, as configurações definidas anteriormente estarão em vigor.

• Se você pressionar Esc ou clicar em em qualquer PropertyManager, a análise é fechada e os dados não são salvos.

• Quando a análise é concluída, o FloXpress salva automaticamente os resultados no modelo. Na próxima vez que você abrir o modelo e iniciar o FloXpress, o PropertyManager de Exibir os resultados será aberto automaticamente.
