Resistência térmica de contato

A utilidade da analogia entre o fluxo de corrente elétrica e o fluxo de calor se torna aparente quando uma descrição satisfatória da transferência de calor na interface entre dois meios condutores é necessária. Devido a limitações de usinagem, nunca duas superfícies terão contato perfeito ao serem pressionadas entre si. Pequenos espaçamentos sempre existirão entre as duas superfície de contato, graças à rigidez.

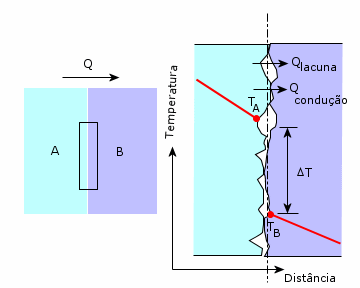

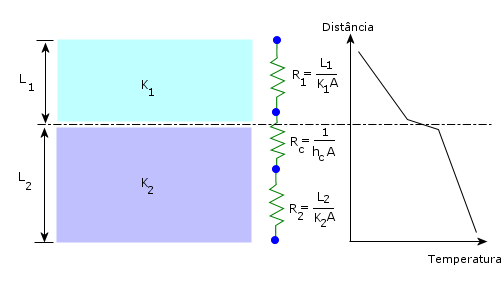

Através da interface de duas faces em contato, há dois modos de transferência de calor. O primeiro é a condução através de pontos de contato sólido para sólido (Qcondução), que é bastante eficaz. Em segundo lugar, a condução pelos espaçamentos com ar (Qespaçamento) que, devido à baixa condutividade térmica, pode ser bem pequena. Para lidar com a resistência térmica de contato, uma condutância entre as faces, hc, é colocada em série com o meio condutor em ambos os lados, conforme mostrado na próxima figura.

A condutância hc é similar ao coeficiente de transferência de calor por convecção e possui as mesmas unidades (W/m2 oK). Se DT é a diferença de temperatura em uma interface de área A, então a taxa de transferência Q é dada por Q = A hc DT. Usando a analogia elétrico-térmica, pode-se escrever Q = DT/Rt, onde Rt é a resistência térmica de contato, dada por Rt = 1/(A hc).

A condutância entre faces, hc, depende dos seguintes fatores:

  • O acabamento da superfície das faces em contato.

  • O material de cada face.

  • A pressão com a qual as superfícies são unidas.

  • A substância nos espaçamentos entre as faces em contato.

A tabela a seguir mostra alguns valores típicos da condutância entre faces para acabamentos normais de superfície e pressões de contato moderadas (1 a 10 atm). Os espaçamentos de ar não são esvaziados, salvo indicação:

Faces de contato

Condutância (hc) (W/m2 oK)

Ferro/alumínio

45,000

Cobre/cobre

10,000 - 25,000

Alumínio/alumínio

2200 - 12000

Aço inoxidável/aço inoxidável

2000 - 3700

Aço inoxidável/aço inoxidável

(espaçamentos esvaziados)

200 - 1100

Cerâmica/cerâmica

500 - 3000

A tabela a seguir lista a resistência térmica de contato para interfaces metálicas sob condições de vácuo:

Resistência térmica, RtérmicaX10-4 (m2.K/W)

Pressão de contato

100 kN/m2

10,000 kN/m2

Aço inoxidável

6-25

0.7-4.0

Cobre

1-10

0.1-0.5

Magnésio

1.5-3.5

0.2-0.4

Alumínio

1.5-5.0

0.2-0.4

Um exemplo de modelagem de resistência térmica de contato
