Diagramas de viga

Criam diagramas de cisalhamento, momento, torque ou de força axial para vigas, ou diagramas de força axial para treliças. Os diagramas de viga são gerados nas direções locais de cada viga.

Exibição

• Componente : No caso de vigas, selecione: Força axial, força de cisalhamento em Dir 1, força de cisalhamento em Dir 2, momento em Dir 1, momento em Dir 2 ou torque. No caso de treliças, somente a força axial está disponível. Clique aqui para obter informações sobre direções de vigas.

• Unidades . Selecione as unidades do diagrama.

Vigas selecionadas

• Tudo. Selecione todas as vigas.

• Selecionar. Selecione vigas na área de gráficos. O software considera apenas as vigas selecionadas.

• Largura do diagrama de viga Controla a largura das plotagens de viga para melhor visibilidade.

Propriedade

• Incluir texto do título. Se marcada, permite inserir um título para a plotagem

• Associar plotagem com orientação de vista nomeada. Permite associar uma orientação de vista predefinida com a plotagem ativa.

Para exibir as direções das vigas em um diagrama de viga ativo:

1. Clique com o botão direito no ícone do diagrama de viga e selecione Configurações.

2. No PropertyManager, em Opções de plotagem deformada, selecione Exibir direções da viga.

3. Clique em .

As direções são mostradas no centro de cada viga. Todos os diagramas de viga usam as direções mostradas para cada viga.

Exemplos

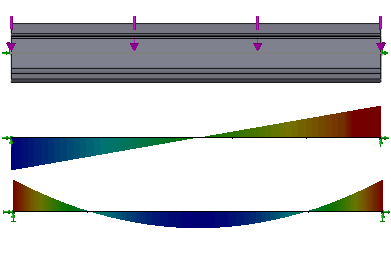

• Diagramas de cisalhamento e de momento gerados para uma viga fixa-fixa sujeita a um carregamento distribuído uniformemente:

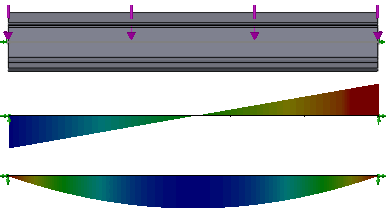

• Diagramas de cisalhamento e de momento gerados para uma viga simplesmente apoiada (ambas as extremidades imóveis) sujeita a um carregamento distribuído uniformemente:
