Conector - Parafuso

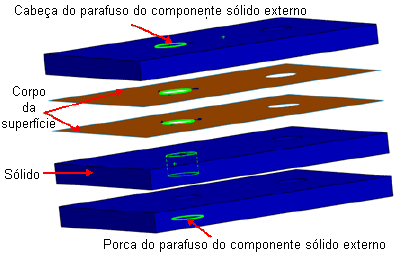

Um Parafuso pode conectar dois componentes, vários componentes ou um componente e o solo. Você pode definir parafusos através de uma pilha mista de corpos sólidos, de casca e de chapa metálica.

Tipo

O valor do Diâmetro da haste do parafuso deve ser menor ou igual aos diâmetros das Faces de rosca.

Ajuste apertado

Marque esta opção se o raio da haste for igual ao raio das faces cilíndricas associadas a pelo menos um dos componentes. Uma face cilíndrica definida como Ajuste apertado é rígida e deforma com a haste como um corpo rígido. Exemplo de conector de parafuso de ajuste apertado.

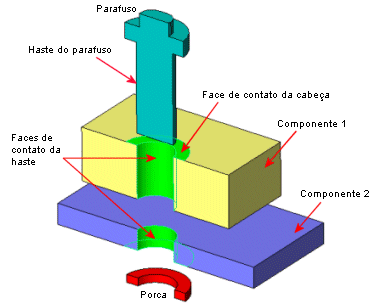

Faces de contato da haste . Selecione uma ou mais faces cilíndricas que estão em contato com a haste. Se você selecionar múltiplas faces de um componente, elas precisam ter o mesmo eixo e raio.

Material

Por padrão, o Simulation seleciona Liga de aço na Biblioteca de Materiais do SolidWorks como o material para parafusos.

• Personalizado. Defina suas próprias propriedades. Defina Unidades , Módulo de Young , Coeficiente de Poisson e Coeficiente de expansão térmica .

• Biblioteca. Clique em Selecionar material para abrir a caixa de diálogo Material.

O programa não mantém o link para a biblioteca selecionada. Se você editar a biblioteca, as alterações não serão atualizadas para o parafuso.

• Incluir massa . Inclui a Massa do parafuso na análise.

Dados de resistência

• Área de tensão de tração conhecida. Selecione esta opção se a área de tensão de tração (área mínima da seção rosqueada do parafuso) for conhecida.

• Área de tensão de tração calculada. Selecione esta opção para permitir que o programa calcule a área de tensão de tração do parafuso.

• Área de tensão de tração. Defina a área de tensão de tração conhecida do parafuso.

• Passo. Insira o número de roscas de parafuso por polegada ou por milímetro.

• Resistência do parafuso. Defina a resistência do material do parafuso e sua unidade.

Há três parâmetros de resistência comumente usados para estimar a falha de parafusos. Limite de escoamento, Resistência máxima e Resistência de prova (90% do Limite de escoamento). O parâmetro mais comumente usado é o Limite de escoamento, ou grau, do material do parafuso, mas os usuários devem escolher o valor de resistência mais apropriado para a aplicação.

• Fator de segurança. Defina o fator de segurança para aprovação/reprovação na verificação do projeto de parafuso. O parafuso falha quando sua carga combinada excede a proporção 1/Fator de segurança. Clique aqui para obter informações sobre a verificação da segurança de parafusos.

Pré-carregamento

• Unidades .

• Axial . Selecione esta opção se a carga axial no parafuso for conhecida.

• Torque . Selecione esta opção se o torque usado para apertar o parafuso for conhecido.

Fator de atrito (K) . O programa usa este fator para calcular a força axial de um determinado torque.

Opção avançada

• Série de parafusos. Selecione para aparafusar mais de dois componentes. Para estudos não lineares, é possível aparafusar mais de dois componente sólidos.

. Selecione as faces cilíndricas de corpos sólidos, ou arestas circulares de superfícies de casca, dos componentes do meio. Para estudos não lineares, selecione uma face cilíndrica de um corpo sólido.

• Parafuso simétrico. Se um ou mais planos de simetria cruzarem o parafuso, você pode definir um parafuso simétrico.

Geometria de referência . Para parafusos de meia simetria, selecione o plano ou face plana da simetria.

Se você usar parafusos simétricos, insira 1/2 ou 1/4 do valor total de pré-carregamento e 1/2 ou 1/4 da massa total do parafuso, conforme o tipo de simetria. Além disso, quando você lista forças de parafuso após executar um estudo, os resultados são 1/2 ou 1/4 da força total.

Configurações de símbolo

• Editar cor. Selecione uma cor para os símbolos.

• Tamanho do símbolo . Defina o tamanho dos símbolos.

• Exibir visualização. Ativa/desativa a visibilidade do parafuso na área de gráficos.

Notas

• Disponível para estudos estáticos e não lineares.

• A fórmula de conector de parafuso é uma aproximação de um comportamento não linear complexo. Ele fornece resultados precisos quando os parafusos estão sob tensão. Nos cenários de carregamento em que os parafusos estão sob cargas compressivas, as forças axiais dos conectores de parafuso podem não ser precisas. Nesses casos, um decréscimo na força pré-carregamento do parafuso pode resultar no seu "afrouxamento" e na perda do contato entre o parafuso e os componentes. Este comportamento não pode ser capturado pela fórmula do conector de parafuso no Simulation. Para esses casos, modele o parafuso real e defina conjuntos de contato sem penetração entre o parafuso e os componentes.

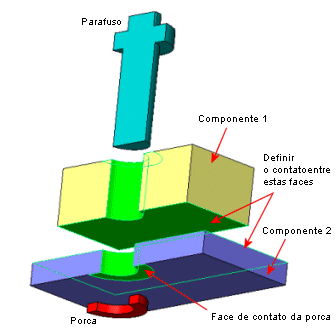

• Pode ser necessário definir condições de contato para impedir interferências, como indicado:

• Você tem a opção de considerar as espessuras de casca para o contato Sem penetração entre duas superfícies de casca nos estudos estáticos.

• Série de furos

• Quando você adiciona um parafuso a um furo em uma série de furos, o software permite a propagação dos parafusos para todos os outros furos da série.

• O software agrupa os conectores em uma pasta separada com base na série de furos.

• A edição de qualquer parafuso do grupo é aplicada a todos os conectores da série.

• Você pode dissolver a série de parafusos e quebrar o vínculo entre eles para poder editar cada recurso separadamente. Clique com o botão direito na pasta que contém a série e selecione Dissolver série de parafusos.

• É possível restaurar uma série de conectores que foi dissolvida. Clique com o botão direito na pasta que contém a série e selecione Restabelecer série de parafusos.
