Deslocamento remoto (conexão rígida)

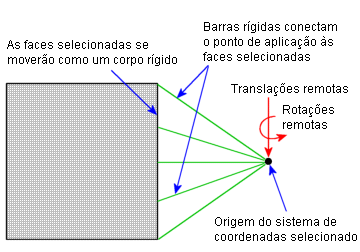

Esta opção pode ser usada quando os componentes substituídos são adequadamente rígidos com relação aos componentes modelados e você sabe quais transações e/ou rotações podem substituir seus efeitos no resto do modelo. O ponto de aplicação da restrição é efetivamente conectado às faces selecionadas por barras rígidas.

Como as faces selecionadas são conectadas rigidamente a um ponto comum, elas só podem se deformar como corpo rígido. A área e a forma de cada face permanecem sem alteração. Tensões elevadas podem se desenvolver próximas as faces com conexões rígidas.

Para aplicar um deslocamento remoto (conexão rígida) a uma face:

1. Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Carga/Massa remota .

2. Em Tipo, selecione Deslocamento (conexão rígida).

3. Na área de gráficos, clique nas faces onde o deslocamento remoto deve ser aplicado.

4. Em Sistema de coordenadas de referência, selecione Global (sistema de coordenadas global predeterminado) ou Definido pelo usuário.

• Para Definido pelo usuário, clique dentro de Selecione um sistema de coordenadas , então selecione um sistema de coordenadas na árvore do FeatureManager flyout.

5. Em Local, faça o seguinte:

1. Selecione a Unidade de comprimento adequada .

2. Digite as coordenadas do ponto de aplicação do deslocamento remoto nas caixas Local X , Local Y e Local Z .

6. Em Translação, faça o seguinte:

1. Defina Unidade como a unidade de comprimento adequada.

2. Clique os componentes de translação que você deseja especificar e digite seus valores.

7. Em Rotação, faça o seguinte:

1. Defina Unidade como a unidade de rotação adequada.

2. Clique nos componentes de rotação que você deseja especificar e digite seus valores.

8. Clique em .
