Verificar geometria
Para realizar a análise do COSMOSFloXpress, você precisa ter uma cavidade única totalmente fechada dentro do modelo. Se o volume de fluido na cavidade for zero, ela não está totalmente fechada e um aviso lembra que você precisa fechar todas as aberturas do modelo.
Para verificar a geometria:
No PropertyManager, leia as informações na caixa Mensagem.
A Mensagem informa se a geometria é válida para a análise.
Faça o seguinte:
Se a geometria for válida, defina as opções do PropertyManager e clique em
.
Se a geometria não for válida, continue com este procedimento para fechar a entrada e a saída.
Clique em
para sair do COSMOSFloXpress.
Feche as aberturas de entrada e saída com um recurso sólido como, por exemplo, uma extrusão.
Você não pode usar superfícies para fechar a cavidade.
Clique em Ferramentas, COSMOSFloXpress e avance até o PropertyManager de Verificar geometria.
A caixa Mensagem agora deve informar que a geometria é válida.
Defina as opções do PropertyManager.
Clique em .
Opções do PropertyManager
Volume do fluido |
|

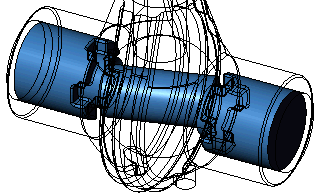

Exibir volume do fluido  . Muda o modelo para a vista de estrutura de arame e aumenta o zoom para exibir o volume do fluido Use esta opção para confirmar se o volume do fluido é realmente o volume que você deseja verificar. |
|
|
|
|
|
Menor passagem de fluido  . Define a geometria usada para a menor passagem de fluido.
O valor de Menor passagem de fluido gerado automaticamente depende do tamanho do modelo e das condições de limite.
Se o modelo tiver um orifício menor do que a Menor passagem de fluido, esse orifício talvez não seja bem resolvido pelo software e não será considerado corretamente no cálculo. Por exemplo, o software pode calcular que não haverá nenhuma passagem de fluido através do orifício quando, na verdade haverá passagem de fluido através dele. |
Trajetória de fluido plotada usando a exibição Tubulação rígida |
