Alinhar paralelo/concêntrico
Em um desenho, você pode alinhar com espaçamento uniforme as dimensões lineares, radiais ou angulares selecionadas. Alinhar paralelo/concêntrico é usado para "empilhar" e "espaçar" as dimensões. As dimensões selecionadas precisam ser do mesmo tipo.
Para alinhar e agrupar dimensões paralelas:
Em um desenho, mantenha a tecla Ctrl pressionada e selecione duas ou mais dimensões que deseje alinhar. Você também pode selecionar o grupo de dimensões mantendo pressionado o botão esquerdo do mouse e arrastando a caixa para conter as dimensões.
-
Clique em Alinhar paralelo/concêntrico
na barra de ferramentas Alinhar, ou em Ferramentas, Dimensões,Alinhar paralelo/concêntrico.
As dimensões são organizadas com uma distância uniforme entre as setas. Elas também são agrupadas e mantêm o espaçamento paralelo quando movidas.
|
Alinhamento paralelo |
Alinhamento concêntrico |
|
|
|
Para especificar a distância entre as dimensões:
Clique em Ferramentas, Opções, Propriedades do documento,Dimensões.
Em Distância de offset, especifique um valor para A partir da última dimensão (B) (a distância entre as dimensões como ilustrado).
Clique em OK.
Para realçar dimensões que estão alinhadas uma à outra:
Clique com o botão direito na dimensão que foi criada com Alinhar paralelo/concêntrico e clique em Exibir alinhamento.

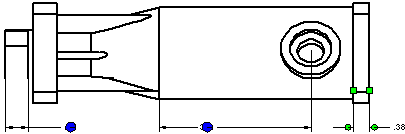

As dimensões que estão alinhadas são marcadas com pontos azuis.
Para remover uma dimensão de um conjunto de dimensões alinhadas:
Clique com o botão direito na dimensão que foi criada com Alinhar paralelo/concêntrico e clique em Quebrar alinhamento.
