Autodimensionar um desenho

Você pode usar a ferramenta Autodimensionamento para inserir dimensões de referência em vistas de desenho como dimensões de linha de base, de cadeia e de ordenada. A ferramenta Autodimensionamento funciona de forma semelhante em esboços.

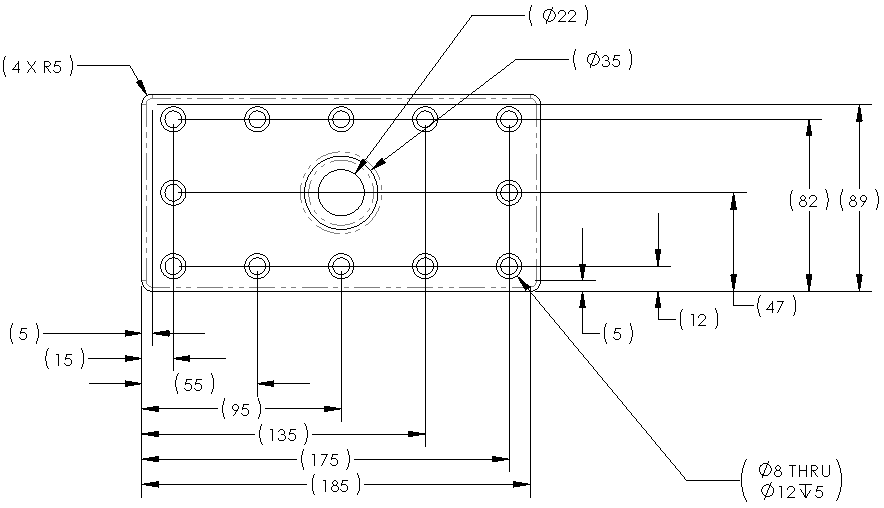

Veja abaixo um esquema de dimensão de linha de base:

Para autodimensionar um desenho:

  1. Em um documento de desenho, clique em Dimensão inteligente na barra de ferramentas Dimensões/Relações.

  2. Selecione a guia Autodimensionamento.

  3. Defina as propriedades no PropertyManager de Autodimensionamento e clique em OK .
