Alvos referenciais

É possível anexar um alvo e um símbolo de referência primária a uma aresta ou face de modelo em qualquer documento.

Para criar um alvo ou um símbolo de referência primária:

  1. Clique em Alvo de referência primária na barra de ferramentas Anotação, ou em Inserir, Anotações, Alvo de referência primária.

  2. Defina as propriedades no PropertyManager.

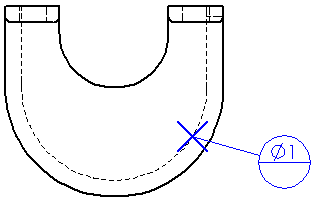

    Exemplo:

    Símbolo de alvo e Área alvo X selecionados

  1. Clique na área de gráficos para colocar o alvo e depois o símbolo. É possível inserir vários símbolos.

Se você marcou Sem símbolo de alvo no PropertyManager, clique somente uma vez para colocar a anotação.

  1. Clique em OK .


Para mover um símbolo de referência primária (o balão ou o ponto), selecione o símbolo e arraste o item.

Para editar um símbolo de alvo de referência primária, selecione o símbolo.
