Tolerância geométrica

O símbolo de tolerância geométrica adiciona tolerâncias geométricas às peças e desenhos usando quadros de controle de recurso. O software SolidWorks oferece suporte para as diretrizes ANSI Y14.5 (Tolerâncias Geométricas e de Posição).

• É possível posicionar símbolos de tolerância geométrica, com ou sem linhas de chamada, em qualquer lugar em um desenho, peça, montagem ou esboço. Também é possível anexar um símbolo em qualquer lugar numa linha de dimensão.



• A caixa de diálogo Propriedades para símbolos de tolerância geométrica oferece opções com base no símbolo selecionado. Ficam disponíveis somente os atributos apropriados para o símbolo selecionado.

• Um símbolo de tolerância geométrica pode ter qualquer número de quadros.

• O ponteiro muda para quando está sobre um símbolo de tolerância geométrica.

• É possível adicionar vários símbolos sem fechar a caixa de diálogo.

• Várias linhas de chamada podem ser exibidas.

• É possível adicionar mais linhas de chamada a um símbolo existente mantendo a tecla Ctrl pressionada e arrastando um ponto de anexação de linha de chamada.

• Para editar um símbolo existente, clique duas vezes no símbolo, ou clique com o botão direito e selecione Propriedades.

• Quando você arrasta a linha de chamada de um símbolo de tolerância geométrica para fora das bordas do modelo, é criada uma linha indicadora automática.

Para criar símbolos de tolerância geométrica:

1. Siga um destes procedimentos:

• Para peças, clique em Tolerância geométrica (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Tolerância geométrica. Consulte Visão geral do DimXpert para peças.

• Para desenhos, clique em Tolerância geométrica (barra de ferramentas Anotação) ou emInserir,Anotações,Tolerância geométrica.

2. Defina as opções na caixa de diálogo Propriedades e no PropertyManager de Tolerância geométrica.

   Uma visualização é exibida à medida que os itens são adicionados.

3. Clique para posicionar o símbolo.

• Clique quantas vezes forem necessárias para inserir várias cópias.

• Se o símbolo tiver uma linha de chamada, clique uma vez para inserir a linha de chamada e clique uma segunda vez para inserir o símbolo.

Quando você insere símbolos de tolerância geométrica que usam Linha de chamada automática , precisa posicionar o ponteiro sobre a entidade para destacá-la e anexar a linha de chamada. A linha de chamada não aparece até que você coloque o ponteiro sobre a entidade.

• Você pode alterar o texto e outros itens na caixa de diálogo de cada instância do símbolo.

• Enquanto arrasta o símbolo e antes de posicioná-lo, mantenha pressionada a tecla Ctrl. A nota fica imóvel, mas a linha de chamada continua sendo esticada. Mantenha a tecla Ctrl pressionada e clique para inserir a linha de chamada. Clique quantas vezes forem necessárias para inserir linhas de chamada adicionais. Solte a tecla Ctrl e clique para inserir o símbolo.

4. Clique em OK.

Para anexar símbolos de tolerância geométrica a dimensões:

1. Crie um símbolo de tolerância geométrica.

2. Arraste-e-solte o símbolo em uma dimensão.

   Se você mover o símbolo depois de anexá-lo à dimensão, pode arrastá-lo para fora da dimensão.

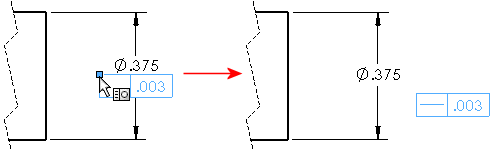

Para desanexar símbolos de tolerância geométrica das dimensões:

1. Selecione o símbolo de tolerância geométrica.

2. Clique na alça do símbolo, então arraste-o para longe da dimensão.



Para criar um símbolo de tolerância geométrica desanexado a partir de um símbolo anexado a uma dimensão:

Pressione a tecla Ctrl e arraste o símbolo anexado para outra área.
