PropertyManager de Balão

O PropertyManager de Balão é aberto quando você insere balões em um documento de desenho ou de montagem, ou quando seleciona um balão existente. É possível inserir vários balões sem fechar o PropertyManager. Altere as configurações no PropertyManager como necessário e clique na área de gráficos para posicionar os balões.

Este PropertyManager controla as seguintes propriedades:

Estilo

Configurações de balão

Estilo. Selecione na lista um estilo para a forma e para a borda do balão. O estilo Nenhum exibe o texto do balão sem bordas.

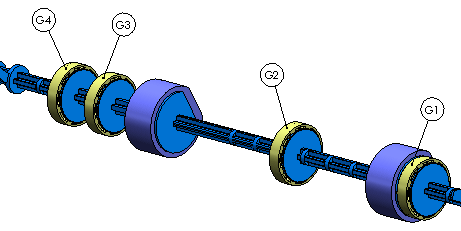

Se você selecionar o estilo Linha de divisão circular, a caixa Texto inferior fica disponível para que você insira dados para a metade inferior dos balões. Quando o estilo Linha de divisão circular é usado, o número de item e sua quantidade são exibidos no balão. Você pode alterar os dados de texto, propriedades personalizadas ou referências de componente.

Tamanho. Selecione um tamanho na lista (um número de caracteres), Ajuste preciso (que faz o ajuste automático ao texto), ou Definido pelo usuário (onde você pode definir o tamanho do balão).

Texto do balão. Selecione o tipo de texto para o balão.

Texto inferior. Se você selecionar o estilo Linha de divisão circular, esta caixa fica disponível para especificar o texto da seção inferior. Você tem as mesmas opções da seção Texto do balão.

Origem do texto do balão Especifica de onde os balões obtêm sua numeração:

• Estrutura da montagem. Usa a numeração da ordem do componente na árvore de projeto do FeatureManager.

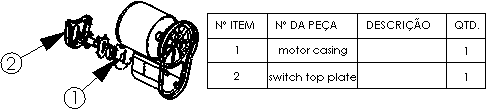

• Lista de materiais <n>. Usa a ordem exibida na lista de materiais selecionada.

Quantidade

Permite definir uma quantidade fora dos balões em um desenho, se houver mais de uma instância de um componente na montagem. A quantidade é atualizada parametricamente.

Colocação. Exibe a quantidade à Esquerda ou Direita , ou na posição Superior ou Inferior do balão.

Denotação. Permite definir uma etiqueta para a quantidade. Definido pelo usuário permite digitar uma etiqueta personalizada.

Valor de quantidade. Exibe a quantidade que aparece no balão (somente para leitura).

Substituir valor. Permite substituir a quantidade de um balão. Por exemplo, você pode inserir um balão em uma vista de desenho que mostra somente dois componentes, mas o número total de componentes na montagem é cinco. Em uma visa um balão pode exibir "2", e na outra pode exibir "3."

Layer

Aplica os balões à layer de desenho especificada.

Mais propriedades

Quando você seleciona um balão existente, pode clicar em Mais propriedades para abrir o PropertyManager de Nota.
