Linhas de chamada com múltiplos desvios
Você pode usar linhas de chamada com múltiplo desvio em desenhos para criar linhas de chamada com a quantidade de dobras necessária ou criar setas simples ou diagramas de bloco. Por exemplo, uma linha de chamada com múltiplo desvio pode apontar uma nota para uma entidade no desenho que seja de difícil alcance com uma linha de chamada plana ou curva. Alguns itens a serem observados sobre linhas de chamada com múltiplo desvio:
Você pode anexar linhas de chamada com múltiplo desvio a anotações, entidades de esboço ou faces ou arestas de modelo ou ainda inserir uma linha de chamada sem anexá-la a nada.
Será exibida uma visualização de cada segmento da linha de chamada à medida que o ponteiro for movido.
É possível adicionar pontos de desvio e derivações a segmentos de linha de chamada com múltiplo desvio.
Você pode iniciar uma linha de chamada com múltiplo desvio em qualquer parte de uma folha de desenho. Clique duas vezes na linha de chamada em qualquer lugar da folha de desenho para finalizá-la. Quando uma linha de chamada não está anexada a uma entidade, a seta no ponto final segue a opção Não anexado de Propriedades do documento - Anotações. É possível selecionar manualmente uma seta diferente no ponto final com um menu de atalho.
Você pode inserir linhas de chamada com múltiplos desvios tanto durante como depois de criar as anotações.
Para criar uma linha de chamada com múltiplo desvio:
Para adicionar uma linha de chamada com múltiplo desvio ao criar uma anotação:

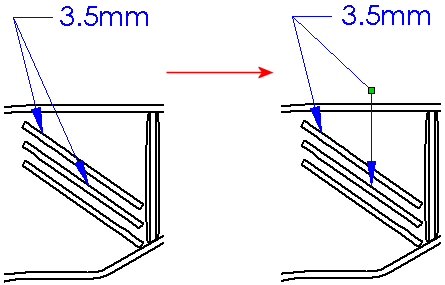

Para adicionar um ponto de desvio:

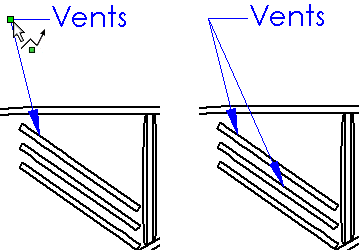

Para adicionar uma derivação:

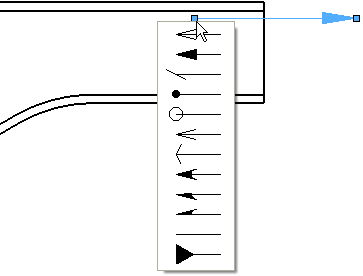

Para alterar a seta em um ponto final:
Para alterar uma linha de chamada plana de uma linha de chamada com múltiplo desvio:
Para excluir uma linha de chamada com múltiplo desvio:
Para excluir um ponto de desvio:
Para excluir uma derivação:
