Visão geral da análise de inclinação

Projetistas de peças plásticas e fabricantes de ferramentas de molde podem utilizar a ferramenta Análise de inclinação para verificar a aplicação correta da inclinação às faces das peças. A análise de inclinação permite verificar ângulos de inclinação, examinar alterações de ângulo na face, localizar linhas de partição e superfícies de ejeção e injeção em peças.

Também é possível realizar a análise de inclinação utilizando o DraftXpert.

Critérios

Para realizar uma análise de inclinação, especifique os seguintes critérios:

• Direção de extração. Selecione uma face plana, uma aresta linear ou um eixo para definir a direção de extração.

• Classificação da face. Quando selecionada, a análise examina todas as faces do modelo com base no ângulo de inclinação. Quando você clica em Calcular, cada face é mostrada com uma cor diferente. Quando essa opção é desmarcada, a análise gera um mapa de contorno dos ângulos de face.

  NOTA: É necessário especificar a Direção de extração e o Ângulo de inclinação seja qual for o tipo de análise.

• Inverter direção . Clique para alterar a direção do desenho.

• Ângulo de inclinação . Digite um ângulo de inclinação de referência e compare com os ângulos existentes no modelo atualmente.

Categorias

Os resultados exibidos quando você clica em Calcular dependem do tipo de análise de inclinação selecionada. É necessário recalcular sempre que o tipo de análise ou os parâmetros forem alterados.

Classificação da face

Na área de gráficos, cada face exibe uma cor com base no Ângulo de inclinação selecionado.

Nos exemplos abaixo, foi aplicada uma análise de inclinação ao modelo utilizando a Classificação da face.

Cada categoria inclui as seguintes informações e recursos:

• Número de faces incluídas na categoria, mostrado como o número na amostra de cor dessa categoria

• Alterne a exibição utilizando Exibir ou Ocultar

• Altere as cores predefinidas da exibição

• Salve as classificações de cores junto com a peça quando clicar em OK .

Localizar faces íngremes

Essa opção é utilizada apenas para analisar as faces curvas do modelo que receberam uma inclinação. Com base no ângulo de referência, existem pontos em uma superfície curva que atendem ao critérios, e outros que não. Em alguns modelos que incluem faces curvas, todas as áreas ao longo da curva podem atender ou exceder o ângulo de referência. Nesses casos, selecionar Localizar faces íngremes não registra nenhum resultado, pois qualquer ponto ao longo da face curva iguala ou excede o ângulo de referência.

• Faces íngremes positivas. Exibe as faces íngremes com inclinação positiva, com base no ângulo de inclinação de referência especificado.

• Faces íngremes negativas. Exibe as faces íngremes com inclinação negativa, com base no ângulo de inclinação de referência especificado.

Superfícies

Na análise da inclinação das superfícies, um critério extra de Classificação de face será adicionado: Faces de superfície com inclinação. Como a superfície contém uma face interna e uma externa, as faces de superfície não são adicionadas à parte numérica da classificação (Inclinação positiva e Inclinação negativa). A opção Faces de superfície com inclinação exibe todas as superfícies positivas e negativas que têm uma inclinação.

Configurações de cor

Desmarque Classificação da face para gerar um mapa de contorno colorido. O contorno colorido exibe as alterações uniformes ou gradativas em cada face do modelo à medida que o ângulo na face muda. Com base no ângulo de referência (Ângulo de inclinação ), a escala no PropertyManager exibe um intervalo de positivo a negativo, com 0 grau no centro. É possível selecionar dois modos de exibição:

• Exibição uniforme. A exibição uniforme utiliza três cores para representar as áreas nas faces que têm inclinação positiva, inclinação negativa ou que requerem inclinação. É possível modificar as três cores.

• Exibição de transição. Marque a caixa de seleção Transição gradual para exibir as variações nos ângulos do modelo onde a inclinação é necessária.

  Você pode ver as faces individuais do modelo durante um cálculo de contorno colorido especificando Sombreado com arestas na barra de ferramentas Exibir.

Na próxima vez que você analisar um modelo usando o contorno colorido, esses valores médios serão usados como os valores predeterminados.

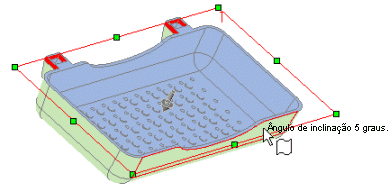

NOTA: Usando qualquer modo de exibição, mova o ponteiro até uma área do modelo para exibir dinamicamente o valor do ângulo de inclinação.
