Design Clipart

O Design Clipart permite encontrar e reutilizar diversas entidades do SolidWorks, do DWG e arquivos DXF.

Como funciona o Design Clipart

O Design Clipart utiliza a pesquisa do SolidWorks para procurar em pastas específicas, encontrar e dissecar os arquivos para extrair dados para reutilização no SolidWorks.

  • As peças são dissecadas em recursos (extrusões e cortes), esboços e blocos.

  • Os recursos são dissecados em esboços.

  • Os desenhos são dissecados em tabelas gerais e blocos.

  • Os arquivos DWG/DXF são dissecados em tabelas, blocos e vistas.

Os arquivos de origem não são alterados quando dissecados pelo Design Clipart.

Usar a pesquisa do SolidWorks



As imagens criadas durante a dissecação são exibidas como miniaturas na guia Pesquisar , quando você faz uma pesquisa no SolidWorks. Arraste as miniaturas para os arquivos do SolidWorks, a fim de recriar as entidades dissecadas.





Nos resultados da pesquisa, selecione a miniatura de um arquivo dissecado e clique na barra de ferramentas de contexto para exibir uma miniatura da entidade dissecada no painel de resultados da Pesquisa.

A caixa Pesquisar do SolidWorks exibe o caminho da pesquisa até a entidade. No painel Pesquisar, as entidades são filtradas por tipo e por local de pesquisa.

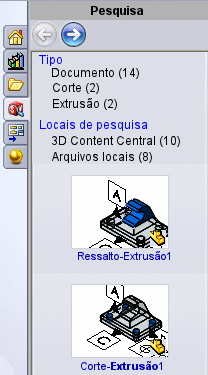

Por exemplo, ao selecionar Boss-Extrude1 na imagem mostrada, outra miniatura do Sketch3 dissecado aparece no painel de resultados da pesquisa.

O caminho até a extrusão é exibido na caixa Pesquisar do SolidWorks.

Para usar o Design Clipart para dissecar imediatamente um arquivo individual:

  1. Use a Pesquisar do SolidWorks para encontrar o arquivo.

  2. Na guia Pesquisar , clique duas vezes na miniatura do arquivo

Uma mensagem pergunta se você quer dissecar o arquivo.

  1. Clique em Sim.

O arquivo é aberto, dissecado e fechado. As imagens em miniatura das entidades dissecadas aparecem no painel Pesquisar.

Para usar o Design Clipart com o Agendador de Tarefas do SolidWorks:

  1. Crie uma pasta de dissecação e coloque nela os arquivos a serem dissecados.

  2. Clique em Opções, Locais de arquivos. Em Exibir pastas para, selecione Caminhos de pesquisa. Adicione a pasta de dissecação em Pastas e clique em OK.

  3. Clique em Opções, Pesquisa e selecione Programar dissecação diariamente para automaticamente dissecar arquivos nos caminhos de pesquisa.

  4. Defina uma Hora inicial diária e uma Hora final diária para executar a dissecação do Design Clipart (o padrão é início às 23:00).

O Agendador de Tarefas executa a tarefa de dissecação no horário programado.

Se uma dissecação deixar de ocorrer por mais de duas horas, o Design Clipart não tenta executar a mesma dissecação programada no dia seguinte. Por exemplo, você configurou o horário de início da dissecação para 23:00, mas desligou o computador às 18:00. Quando o computador for ligado na manhã seguinte às 9:00, a dissecação não realizada às 23:00 da noite anterior não será executada.

Para reutilizar as entidades do Design Clipart:

  1. Disseque um arquivo utilizando a dissecação individual ou o Agendador de Tarefas.

  2. Execute uma Pesquisa do SolidWorks para encontrar uma entidade do Design Clipart.

  3. Abra um modelo ao qual deseja adicionar a entidade.

  4. Arraste a entidade para dentro do arquivo.
