Superfície com filete

É possível usar um filete para suavizar a aresta entre duas faces adjacentes em um corpo de superfície que se encontram em um ângulo.

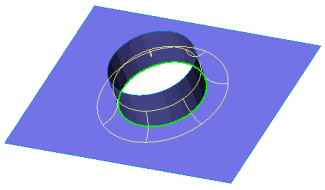

Selecione uma Visualização parcial, uma Visualização completa ou Nenhuma visualização no PropertyManager de Filete. É possível visualizar todos os tipos de filetes.

A filetagem da superfície funciona da mesma forma que os corpos sólidos de filetagem, com poucas exceções.

Você pode fazer o seguinte:

• Criar filetes nas arestas de um corpo de superfície.

• Criar filetes de superfície com vários raios.

• Criar filetes entre duas superfícies ou filetes de face.

• Adicionar parâmetros de recuo aos filetes de superfície.

• Criar filetes de superfície com linhas de contenção.

• Aparar ou manter as superfícies com filete em um filete de face.

• Criar um filete com raio variável em uma superfície.

• Clique em Reverter face normal para reverter a direção do filete de um conjunto de face.

Não é permitido fazer o seguinte:

• Preservar um corte em um corpo de superfície com a opção Manter recursos.

• Selecionar uma superfície para aplicar filete por recurso na árvore de projeto do FeatureManager.

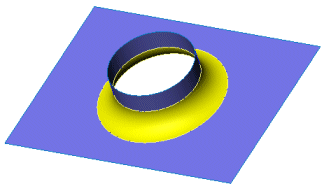

Para aplicar filetes em arestas em um corpo de superfície:

1. Clique em Filete na barra de ferramentas Recursos ou em Inserir, Superfície, Filete/arredondamento.

2. Defina as opções do PropertyManager.

3. Clique em OK .
