Cortar superfície
Você pode cortar um modelo sólido removendo material com uma superfície ou plano. Em peças com vários corpos, é possível selecionar quais corpos serão mantidos.
Para cortar um corpo sólido com uma superfície ou plano:
Clique em Cortar com superfície
na barra de ferramentas Recursos ou em Inserir, Corte, Com superfície.
-
No PropertyManager, em Parâmetros de corte de superfície, selecione a superfície ou o plano a ser usado para cortar os corpos sólidos.
Examine a visualização. Se necessário, clique em
Inverter corte para inverter a direção do corte.
A seta aponta na direção do sólido a ser descartado.
Em peças com vários corpos, em Escopo do recurso, selecione um dentre os seguintes:
Todos os corpos. A superfície cortará todos os corpos sempre que o recurso for reconstruído. Se forem adicionados ao modelo novos corpos que precederem o recurso de corte na árvore de projetos do FeatureManager e que sejam cortados pela superfície de corte, esses novos corpos também serão reconstruídos para incluir o corte.
Corpos selecionados. A superfície corta somente os corpos selecionados usando o ponteiro. Se forem adicionados ao modelo novos corpos cortados pela superfície de corte, clique no botão direito do mouse, selecione Editar recurso e selecione esses corpos a fim de adicioná-los à lista de corpos selecionados. Se nenhum corpo for adicionado à lista de corpos selecionados, eles permanecerão intactos.

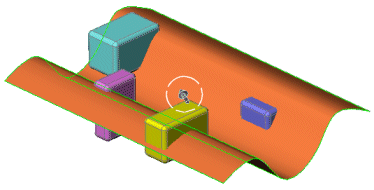

Os corpos sólidos selecionados são destacados na área de gráficos e exibidos em Escopo do recurso próximo a
.
Selecionar automaticamente (disponível com Corpos selecionados marcado). Seleciona automaticamente todos os corpos de interseção relevantes. Selecionar automaticamente é mais rápido do que Todos os corpos porque processa somente os corpos da lista inicial e não reconstrói o modelo inteiro. Caso Selecionar automaticamente seja desmarcado, será preciso selecionar os corpos a serem cortados na área de gráficos.

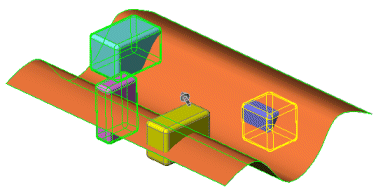

No exemplo a seguir, somente o corpo amarelo (segundo a partir da direita) não foi selecionado.
Clique em OK
.
Clique com o botão direito do mouse na superfície da árvore de projeto do FeatureManager e selecione Ocultar para ocultar a superfície de corte.

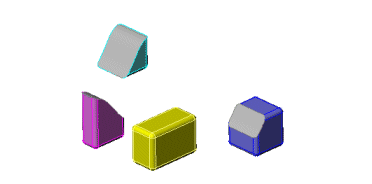

Os corpos são cortados, exceto o corpo amarelo não selecionado, sendo que a superfície de corte fica oculta.
