Dimensão do local do DimXpert

Use a ferramenta Dimensão do local para aplicar dimensões lineares e angulares entre dois recursos do DimXpert (excluindo recursos de superfície, filete, chanfro e bolso). No procedimento a seguir, você dimensiona a distância entre dois furos simples.

Para usar a ferramenta de Dimensão de local do DimXpert:

  1. Clique em Dimensão de local (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Dimensão de local.

  2. Selecione a face do recurso de origem.

A seleção de aresta é suportada somente ao realizar uma dimensão entre dois planos. Veja o procedimento a seguir.

O Seletor de recurso é exibido na área de gráficos com o furo selecionado. Se necessário, selecione um tipo de recurso diferente no seletor de recurso.

  1. Clique na face do recurso de tolerância.

O seletor de recurso continua sendo exibido, com um tipo de recurso padrão selecionado para o recurso de tolerância. Se necessário, selecione um tipo de recurso diferente no seletor de recurso. A dimensão de local está pronta para ser posicionada.

  1. Clique para inserir a dimensão.

O PropertyManager do DimXpert é exibido. Os recursos do furo selecionado são listados como Recurso de origem e Recurso de tolerância em Recursos de referência.

  • Clique em Trocar recursos , se necessário, para inverter os recursos.

  • Em geral, você pode anexar dimensões a qualquer aresta do recurso. Selecione a dimensão e use a alça de arrastar para reposicionar a dimensão.

  1. Defina as demais opções do PropertyManager e clique em .

O DimXpertManager é atualizado para mostrar o recurso e o tipo de dimensão.

Use a seleção de aresta para posicionar uma dimensão de local entre dois planos:

  1. Clique em Dimensão de local (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Dimensão de local.

  2. Selecione uma aresta linear, delimitada por duas faces paralelas perpendiculares à aresta.

  1. Clique para inserir a dimensão.

  1. Defina as opções do PropertyManager e clique em .

Notas

Dimensões:

As dimensões lineares são aplicadas entre:

  • Uma combinação de dois recursos paralelos do tipo plano, eixo ou linha.

  • Dois pontos

  • Um ponto e um recurso do tipo plano, eixo ou linha.

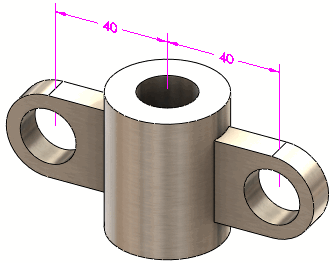

  • Pares de eixos e linhas que são inclinados (não se interceptam e não são paralelos):

As dimensões angulares são aplicadas entre uma combinação de dois recursos não paralelos do tipo plano, eixo ou linha.

Você pode aplicar dimensões lineares ou angulares aos recursos abaixo:

  • Recursos de ponto: Ponto de interseção e esfera

  • Recursos planos: Plano, entalhe, largura e plano de interseção

  • Recursos de eixo e linha: Cone, cilindro, ressalto, furo simples, furo com rebaixo, furo escareado, ranhura e linha de interseção

  • Ponto: Ponto de interseção

Tolerância/Precisão: Defina os valores de tolerância e precisão da dimensão de local em Ferramentas, Opções, Propriedades do documento, DimXpert, Dimensão de local.
