Vista auxiliar
A vista auxiliar é semelhante a uma vista projetada, mas ela é desdobrada em normal para uma aresta de referência em uma vista existente.
É possível criar uma vista auxiliar de uma vista explodida de montagem.

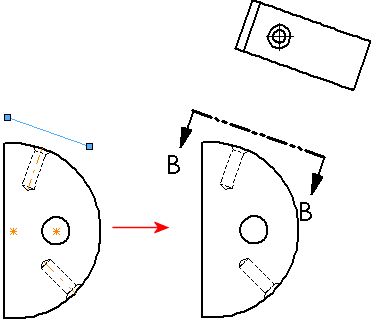

Você pode usar as linhas esboçadas para dobragem. Neste exemplo, para orientar corretamente a vista auxiliar, adicione uma relação perpendicular entre a linha esboçada e o eixo temporário do furo.
Para criar uma vista auxiliar:
-
Clique em Vista auxiliar
na barra de ferramentas Desenho, ou clique em Inserir, Vista de desenho, Auxiliar.
O PropertyManager de Vista auxiliar é exibido.
-
Selecione uma aresta de referência (não uma aresta horizontal ou vertical, que criaria uma Vista de projeção predefinida).
A aresta de referência pode ser a aresta de uma peça, um aresta de silhueta, um eixo ou uma linha esboçada.
Vistas auxiliares não estão disponíveis em vistas de detalhes.
Se você tiver marcado a opção Exibir conteúdo ao arrastar vista de desenho uma visualização da vista é exibida quando você move o ponteiro. É possível também controlar o alinhamento e a orientação da vista.
Mova o ponteiro até a vista ficar no local desejado, em seguida clique para posicioná-la. É possível editar as etiquetas da vista e mudar o alinhamento da vista, se necessário.
Se uma linha esboçada foi utilizada para criar uma vista auxiliar, o esboço é absorvido para que ele não seja excluído inadvertidamente. É possível excluir entidades de esboço durante a edição do esboço.
Para editar uma linha esboçada que foi usada para criar uma vista auxiliar:
Selecione a vista auxiliar.
No PropertyManager de Vista auxiliar, selecione Seta.
Clique com o botão direito na seta da vista e selecione Editar esboço.
Edite a linha esboçada, em seguida saia do esboço.
Para editar a seta da vista:
|
Na seta na vista, arraste:
|
|
