Paleta de vistas

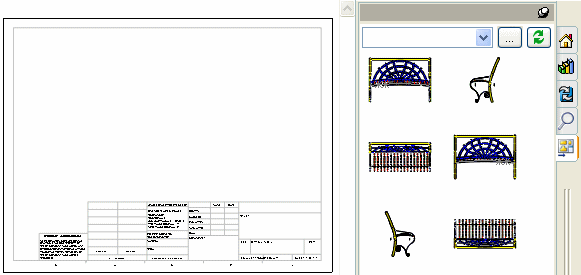

Use a Paleta de vistas , localizada no Painel de tarefas, para inserir rapidamente uma ou mais vistas predefinidas no desenho. Ela contém imagens de vistas padrão, vistas de anotação, vistas de seção e padrões planos (peças em folha metálica) do modelo selecionado. É possível arrastar vistas para a folha de desenho para criar uma vista de desenho. Cada vista é criada como uma vista de modelo.

As orientações da paleta de vistas são baseadas nas oito orientações padrão (*Frontal, *Direita, *Superior, *Posterior, *Esquerda, *Inferior, *Atual e *Isométrica) e em qualquer vista personalizada existente na peça ou montagem. Depois de colocar a vista você pode dobrar ou projetar vistas a partir dela.

Quando você usa uma vista ela é removida da paleta.

As vistas são inseridas na Paleta de vistas quando você:

A Paleta de Vistas tem suporte para o AutoCAD® 2002 a 2008.

Para inserir vistas de desenho na Paleta de vistas:

Em um desenho sem peças ou montagens abertas:

  1. Selecione o Painel de tarefas e a Paleta de vistas .

  2. Clique em Procurar na Paleta de vistas.

  3. Procure uma peça ou uma montagem, em seguida clique em Abrir.

  4. Arraste uma vista até a área de gráficos.

    Você pode alinhar vistas adicionais às existentes usando as linhas de referência pontilhadas que parecem entre elas se a opção Iniciar automaticamente a vista projetada estiver marcada.

Em um desenho com peças ou montagens abertas:

  1. Selecione o Painel de tarefas e a Paleta de vistas .

  2. Selecione a peça ou a montagem que deseja inserir na lista localizada no canto superior esquerdo da Paleta de vistas.

  3. Arraste uma vista até a área de gráficos.

    Você pode alinhar vistas adicionais às existentes usando as linhas de referência pontilhadas que parecem entre elas se a opção Iniciar automaticamente a vista projetada estiver marcada.

Se você excluir uma vista de um desenho, pode reinseri-la na Paleta de vistas clicando em Atualizar , na parte superior da paleta.

Para limpar a Paleta de vistas depois de excluir vistas:

Se você excluir todas as vistas da Paleta de vistas, clique em Limpar todas na Paleta de vistas para remover as referências externas do desenho.
