Vistas explodidas em desenhos

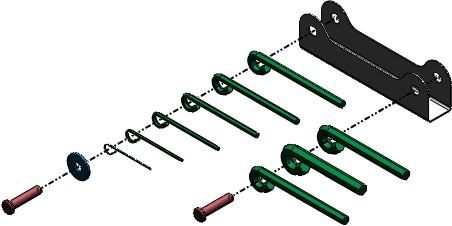

É possível criar uma vista de desenho explodida a partir de uma vista de montagem explodida existente. A vista real é uma vista de modelo, geralmente na orientação isométrica.

1. Na montagem:
   1. Crie uma nova configuração.
   2. Criar uma vista explodida.



2. No desenho:
   1. Insira uma vista de modelo da montagem usando a orientação adequada para a vista explodida.



   2. Clique com o botão direito na vista de desenho e selecione Propriedades.
   3. Na caixa de diálogo Propriedades da vista de desenho, em Informações de configuração, selecione Exibir no estado explodido.
