Área hachurada/preenchida

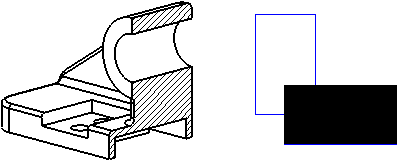

Você pode adicionar hachurados dentro de limites que não recebem o hachurado automático. Você pode aplicar um padrão de hachura ou preenchimento sólido a uma face de modelo, perfil de esboço fechado ou região delimitada por uma combinação de arestas de modelo e entidades de esboço. A área hachurada pode ser aplicada somente em desenhos.
Área hachurada/preenchida é aplicada automaticamente em vistas de seção, vistas de seção alinhada e vistas de seção de corte parcial.
Algumas características da área hachurada são:
Se você escolher a área hachurada como preenchimento sólido, a cor padrão do preenchimento será preto. Você pode alterar a cor com a ferramenta Cor da linha
na barra de ferramentas Formato de linha (exceto em vistas de seção).
Você pode incluir áreas hachuradas em blocos.
Você pode mover a área hachurada em camadas.
Você pode selecionar uma área hachurada em uma Vista quebrada somente no estado inteiro; não é possível selecionar uma área hachurada que cruze uma quebra.

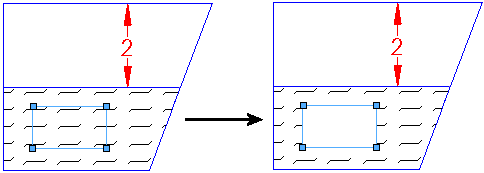

Se você alterar os limites da região, (por exemplo, se esboçar um retângulo e excluí-lo da área hachurada ou preenchida), poderá clicar com o botão direito e selecionar Recriar hachura da área para atualizar a área.
Quando o ponteiro está sobre uma área hachurada ou preenchida, ele muda para
.
As dimensões ou anotações que pertencem à vista de desenho ou esboço são cercadas por um halo quando estão sobre uma área hachurada ou preenchida. Você pode sobrescrever esta opção.
Não é possível mover uma área hachurada ou preenchimento com as operações de copiar ou cortar e colar, exceto se o símbolo for definido por entidades de esboço.
Para definir opções para Área hachurada/preenchida, clique em Ferramentas, Opções, Opções do sistema, Área hachurada/preenchida.
Para adicionar uma área hachurada ou preenchimento sólido:
Para editar uma área hachurada ou preenchimento sólido:
