Настройка испытания на ударную нагрузку

Настройка испытания на ударную нагрузку PropertyManager (Менеджера свойств) устанавливает параметры исследования Испытание на ударную нагрузку.

Указать

Устанавливается тип ввода, который вы будете задавать.

• Высота падения. Задается высота с которой падает модель.

• Скорость при ударе. Задается направление и величина скорости модели в момент удара о целевую плоскость.

Высота

Установка высоты, с которой падает тело. Она равна расстоянию, которое тело должно пролететь в направлении силы тяжести перед ударом о жесткую плоскость. Используется только в том случае, если выберите Высота падения в окне Указать. Скорость при ударе подсчитана из Vудара= (2gh)1/2, где g – ускорение свободного падения, а h является высотой.

• От центроида. Заданная высота является расстоянием между центроидом тела и плоским жестким полом в направлении силы тяжести.

Центроид является геометрическим центром тела. В сборке центроид совпадает с центром тяжести только в том случае, если все компоненты имеют одинаковую плотность.

• От самой низкой точки. Заданная высота является наименьшим расстоянием между телом и жестким плоским полом. Ближайшая точка на жестком плоском полу является первой точкой удара о пол, когда тело подает в направлении силы тяжести.

• Высота падения . Задается высота от центроида или от самой низкой точки до плоскости удара. Можно выбрать единицы измерения высоты.

Скорость при ударе

Устанавливается направление и значение скорости в момент удара. Используется только в том случае, если вы выберите Скорость при ударе в окне Указать.

• Ссылка на скорость при ударе. Устанавливается справочный объект для определения направления скорости при ударе. Можно выбрать кромку, справочную плоскость или плоскую грань. Если выбрана справочная плоскость или плоская грань, скоростью прикладывается в направлении перпендикулярном справочной плоскости или плоской грани. Нажмите , чтобы реверсировать скорость при ударе.

• Величина скорости . Устанавливаются величина и единица измерения скорости при ударе.

Притяжение

Устанавливается направление и значение ускорения свободного падения.

• Ссылка на гравитацию. Устанавливается справочный объект для определения направления ускорения свободного падения. Можно выбрать кромку, справочную плоскость или плоскую грань. Если выбрана справочная плоскость или плоская грань, сила тяжести прикладывается в направлении перпендикулярном справочной плоскости или плоской грани. Щелкните , чтобы реверсировать силу тяжести.

• Значение гравитации . Устанавливается величина и единица измерения силы тяжести.

Цель

Устанавливается ориентация плоскости удара.

• Перпендикулярно силе гравитации. Плоскость удара находится перпендикулярно силе гравитации.

• Параллельно справ. плоскости. Плоскость удара параллельна выбранной справочной плоскости.

• Ссылка на конечную ориентацию . Выберите справочную плоскость. Доступно только когда выбрано Параллельно справ. плоскости.

• Коэффициент трения . Устанавливается коэффициент трения между моделью и плоскостью удара.

Программа определяет фактическое положение плоскости удара следующим образом:

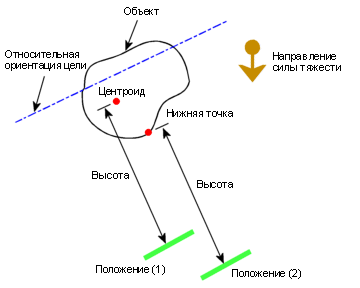

• Если вы задали Высоту, тело ударяется о плоскость после падения с заданной высоты в направлении силы тяжести.

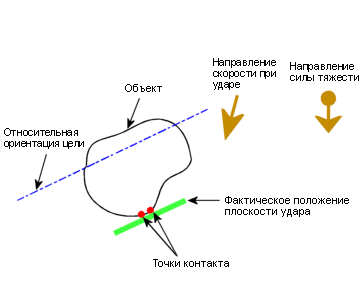

• Если вы задали Скорость при ударе, тело ударяется о плоскость при падении с заданной скоростью при ударе.

• Целевая жесткость

• Неподвижная цель. Используйте жесткую плоскость в качестве цели.

• Свободная цель. Используйте гибкий слой в качестве цели.

Жесткость и толщина

Устанавливаются свойства гибкого слоя. Доступно только когда выбрано Свободная цель в меню Целевая жесткость.

• Единица измерения . Устанавливается желаемая система единиц измерения.

• Нормальная жесткость . Устанавливается жесткость на единицу площади перпендикулярно плоскости удара.

• Касательная жесткость . Устанавливается жесткость на единицу площади параллельно плоскости удара.

• Массовая плотность . Устанавливается массовая плотность слоя удара.

• Целевая толщина . Устанавливаются величина и единицы измерения толщины слоя удара.

Настройки обозначения

Показывает направление ускорения свободного падения и скорости при ударе.

• Редактировать цвет. Нажмите эту кнопку, чтобы изменить цвет символов скорости и ускорения.

• Размер символа . Управление размером символов скорости и ускорения.

• Предварительный просмотр. Показывает предварительный просмотр символов в графическом окне.
