Дистанционное перемещение (жесткая связь)

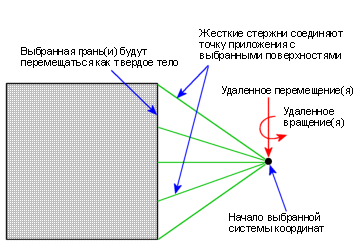

Можно использовать данный параметр, если замененные компоненты являются в достаточной мере жесткими по отношению к смоделированным компонентам, и вы знаете значения дистанционных перемещений и/или вращений, которые могут изменить свое воздействие на остальные части модели. Точка приложения ограничения эффективно соединена с выбранными гранями жесткими стержнями.

Выбранные грани, будучи жестко соединенными в общий объект, могут деформироваться только как твердое тело. Площадь и форма каждой грани остается неизменной. Около граней с жестким соединением может возникать высокое напряжение.

Чтобы приложить дистанционное перемещение (жесткая связь) к грани:

1. В дереве исследования Simulation нажмите правой кнопкой мыши значок Внешние нагрузки и выберите Удаленная нагрузка/масса .

2. В окне Тип выберите Перемещение (жесткая связь).

3. В графической области выберите грани, к которым необходимо приложить дистанционное перемещение.

4. В окне Справочная система координат выберите Глобальная (глобальная система координат по умолчанию) или Определяемая пользователем.

• Для параметра Определяемые пользователем, нажмите Выбрать систему координат , затем выберите систему координат из плавающего дерева конструирования.

5. В окне Местоположение выполните следующие действия:

1. Выберите необходимые Eдиницы измерения длины .

2. Введите координаты точки приложения удаленного перемещения в окнах Положение X , Положение Y и Положение Z .

6. В окне Перемещение, выполните следующие действия:

1. Установите необходимую Единицу измерения длины.

2. Перейдите на вкладку составляющих перемещений, которые необходимо задать и введите их значения.

7. В окне Вращение, выполните следующие действия:

1. Установите необходимую Единицу измерения вращения.

2. Перейдите на вкладку составляющих вращения, которые необходимо задать и введите их значения.

8. Нажмите кнопку .
