Использование сопряжений в анимациях

Можно использовать сопряжения для ограничения движения между компонентами в исследованиях движения. Можно установить значения для сопряжений расстояния и угла и изменять эти значения для различных точек в анимации. Например, можно добавить сопряжение угла для ограничения местоположения компонента до 30°. Можно воспользоваться исследованием движения для анимации значения сопряжения от 15° до 45° в течении отрезка времени так, чтобы компонент двигался соответственно.

Чтобы создать анимацию с помощью сопряжения расстояния или угла:

  1. Выберите вкладку исследования движения.

  1. Перетащите полосу времени вдоль временной шкалы, чтобы задать продолжительность анимации.

Временная шкала настроена на длительность в шесть секунд (00:00:00: до 00:00:06).

  1. Откройте папку Сопряжения в дереве конструирования MotionManager.

  2. Дважды нажмите на сопряжение, чтобы изменить его значение.

  3. Нажмите кнопку Вычислить (панель инструментов MotionManager).

Анимация отображает движение компонента.

Анимация, основанная на сопряжении угла

  В данном видео сборка содержит три экземпляра одного узла сборки. Обратите внимание, что ручка возвращается в начальное положение с различной скоростью, указывая, что можно управлять каждым экземпляром узла сборки.

Сопряжения к кривым

Можно управлять движением компонента в анимации путем сопряжения компонента с однотельной кривой, используя сопряжение совпадения, или с многотельной кривой, используя сопряжения пути.

Также можно использовать кривую для определения пошагового просмотра анимации на основе камеры.

Чтобы управлять движением компонента с помощью сопряжений кривой:

  1. Создайте сопряжение между компонентом и кривой.

  2. Перетащите компонент по кривой.

Чтобы создать пошаговую анимацию на основе камеры:

  1. Прикрепите положение камеры или целевую точку к кривой.

  2. Создайте анимацию с помощью ключевых точек камеры.

Чтобы создать однотельные кривые из многотельных элементов:

Используйте параметр Разместить сплайн в двумерных и трехмерных эскизах для создания кривой единого объекта на основе нескольких объектов. Разместить сплайн также может соединить прерывистые объекты.

Использование сопряжений кривой с Анимацией

Исследование анимации линейно интерполирует преобразование движения между двумя точками. При сопряжении компонента с кривой, рассчитанное движение может отличаться от желаемого.

Чтобы это исправить, выполните одно из следующих действий:

  • Воспользуйтесь сопряжением расстояния, которое измеряет расстояние по кривой, вместо использования линейной интерполяции. Используйте значение расстояния для определения новой позиции.

  • Добавьте промежуточные ключевые точки, чтобы сделать движение более точным.

Чтобы создать анимацию с использованием сопряжения сборок с кривыми:

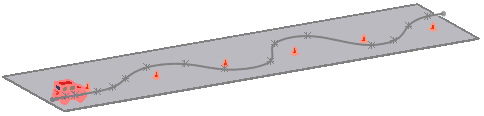

Сопряжение сборки машины с кривой для отображения движения машины вокруг дорожных знаков

  1. Откройте сборку и создайте кривую для движения сборки.

  2. На вкладке Исследование движения 1 установите  временную шкалу на значение 00:00:00.

  3. Нажмите Сопряжение (панель инструментов Сборка) или выберите Вставка, Сопряжение.

  4. В PropertyManager Сопряжение, если Вы используете однотельную кривую в Шаге 1:

    1. В разделе Выбор сопряжений нажмите на поле Объекты сопряжения и выберите кривую и точку в сборке.

    2. Выберите Совпадение в качестве типа сопряжения.

  5. В PropertyManager Сопряжение, если Вы используете многотельную кривую в Шаге 1:

    1. Выберите Сопряжение пути в разделе Дополнительные сопряжения.

    2. В разделе Выбор сопряжений выполните следующие действия.

      • Нажмите на Вершину компонента и выберите вершину для создания сопряжения с точкой в сборке.

      • Нажмите на Выбор пути, выберите SelectionManager и путь для сопряжения.

  6. Нажмите .

Это сопряжение отвечает за движение машины вдоль кривой.

Сопряжение отсутствует

Сопряжение совпадения с кривой

  1. Нажмите Сопряжение .

  2. Выберите кривую и заднюю часть сборки.

  3. Добавьте сопряжение Расстояние  , как можно ближе к 0. Это сопряжение контролирует расстояние, на которое машина перемещается от начальной точки кривой.

  4. Нажмите .

  5. Перетащите полосу времени на конечное время. Например, используйте 00:00:10.

  6. Отредактируйте сопряжение расстояния, чтобы указать расстояние, которое машина проедет от начальной точки. Например, используйте 100 дюймов.

  7. Нажмите Воспроизведение, чтобы просмотреть анимацию.
