Обод

Демонстрируются следующие компоненты.

  • PhotoWorks Studio

  • Отражающий внешний вид модели

  • Внешний вид пола



Создайте модель в SolidWorks.



Откройте Элементы PhotoWorks в Панели задач, выберите папку Внешние виды и перетащите параметр шлифованная сталь.

Нажмите кнопку .

В PhotoWorks Studio выберите параметры Бесконечный белый пол и Качество изображения со значением Среднее. Сцена:

  • представляет собой сферическую среду, размер которой дополняет модель;

  • в качестве фона выбирает фотостудию;

  • автоматически устанавливает схему освещения;

  • устанавливает качество изображения, отвечающее за качество устранения неровных кромок, количество отражений и преломлений, непрямое освещение и управление тенями. На первом изображении можно опробовать различные настройки (например, окружающая обстановка и освещение) для низкого качества, что займет меньше времени.

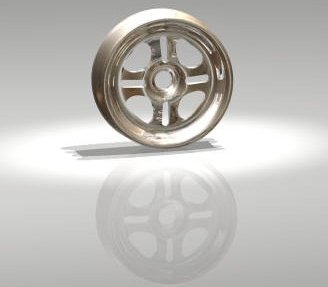

В Редакторе сцен PhotoWorks на вкладке Комната выберите значение  Фаянс для параметра Пол и сделайте его Видимым.

  • Фарфоровый пол отражает модель и луч света.

В Параметрах PhotoWorks на вкладке Свойства документа установите значение параметра Качество устранения неровных кромок на Высокое.

  • При выборе высокого качества устранения кромок времени требуется больше, однако изображения получаются четче. Часто эта настройка остается в силе до окончательного варианта изображения.

  • Свойства, заданные в таких диалоговых окнах, как Редактор сцен и Параметры, при возврате к элементу studio будут сброшены.



Назад к галерее PhotoWorks
