PropertyManager Точка соединения

PropertyManager Точка соединения отображается при создании точки соединения в соединительных частях (фланцах, коленах, электрических соединителях и т.д.). PropertyManager управляет следующими свойствами:

Выбранные объекты

Выберите плоскость или грань и точку . Определите исходную точку маршрута путем выбора одного из следующих параметров:

  • Круговая кромка.

  • Круговая грань.

  • Грань или плоскость плюс точка эскиза или вершина. Выберите плоскость или грань, где сегмент маршрута выходит из соединительной части, затем выберите точку эскиза, которая определяет конец прилегающего сегмента маршрута.

Создается ось по нормали к плоскости или грани. Когда соединительная часть используется в маршрутном узле, маршрутный сегмент выравнивается относительно этой оси. Стрелка указывает направление выхода маршрута из соединительной части. Если стрелка указывает в неправильном направлении, выберите параметр Реверс направления.

Выберите тип маршрута . Определяет тип маршрута: кабелепровод, трубопровод, кабель и т.д.

  • Изготовленная труба

  • Трубка

  • Электрические. Выберите также подтип:

    • Проводка. Выберите для компонентов, которые будут использованы в маршрутах со жгутом проводов или кабелей.

    • Кабель/провод. Выберите для компонентов, которые будут использованы в одном кабеле.

    • Кабелепровод. Выберите для таких компонентов, как коленчатые компоненты, сочленения и конечные соединительные части, которые используются в моделях кабелепровода. В моделях кабелепровода можно удлинить маршрут между конечными соединительными частями, коленчатыми компонентами, сочленениями и т.д. Затем можно добавить такие электрические компоненты, как штекеры или глухие полюсные наконечники, которые обозначают конец кабеля или провода. Чтобы подсоединить электрические компоненты к конечным соединительным частям кабелепровода и обозначить путь для кабелей или проводов через кабелепровод, можно использовать Авто-маршрут.

Чтобы можно было присоединить провода или кабель к маршруту кабелепровода, конечная соединительная часть кабелепровода должна иметь точку соединения Проводки или Кабеля/провода.

    • Ленточный кабель. Выберите компоненты для использования в маршрутах ленточного кабеля.

Параметры

Номинальный диаметр .

  • Для трубопровода, кабелепровода и электрической проводки: Номинальный диаметр порта. Этот размер соответствует размеру NominalDiameter@FilterSketch (Номинальный диаметр@Эскиз фильтра) в деталях трубы или трубки. Если соединительная часть обладает одной конфигурацией, можно:

    • Введите значение.

    • Нажать Выбрать трубу (или Выбрать трубку), затем перейти к трубе или трубке и выбрать конфигурацию, чтобы использовать ее номинальный диаметр.

Если соединительная часть обладает несколькими конфигурациями, укажите диаметры в таблице параметров, используя заголовок столбца Diameter@CPoint<n>.

  • Для электрических соединителей: Максимальный диаметр кабеля, который может быть согласован с соединителем.

Длина штырька. Укажите длину штырька по умолчанию так, чтобы штырек торчал из соединителя, когда соединитель помещается в маршрут. Если Вы установите значение на 0, то используется длина штырька в полтора диаметра маршрута. Можно указать длину штырька в таблице параметров, используя параметр StubLength@CPoint<n>. Для ленточных кабелей оставьте длину штырька, равной 0, или укажите значение, превышающее половину ширины кабеля, чтобы обеспечить правильное создание складок рядом с соединителем.

Минимальная длина по прямой. (Только для кабелепровода.) Введите минимальную длину прямых труб, необходимую в начале и конце маршрута. Можно установить минимальную длину по прямой в таблице параметров, используя параметр MinStraightLength@Точка соединения<n>.

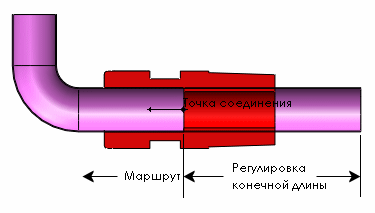

Регулировка конечной длины. (Только для кабелепровода.) Введите значение, которое необходимо добавить к длине отрезка трубы. Можно установить регулировку конечной длины в таблице параметров, используя параметр EndLengthAdjustment@CPoint<n>. В примере ниже регулировка конечной длины добавляет дополнительный отрезок трубки для изготовителя, который используется при операции сгиба. После сгиба трубка отрезается в точке соединения, чтобы в конец маршрута можно было добавить соединитель.

Имя поля технических условий. (Только для трубопроводов и кабелепроводов.) Фильтруются варианты компонентов сопряжений в соответствии с подходящими значениями. Дополнительное поле в таблице параметров для деталей с несколькими конфигурациями. См. Параметр Технические условия точки соединения.

Значение спецификации. (Только для трубопроводов и кабелепроводов.) Если соединительная часть обладает одной конфигурацией, введите значение, ассоциированное с Именем поля технических условий. Если соединительная часть обладает несколькими конфигурациями, укажите значения в таблице параметров, используя заголовок столбца Specification@CPoint<n>. См. Параметр Технические условия точки соединения.

Идентификатор порта. (Только для труб.) Указывает маршрутные порты, используемые для оборудования, при определении маршрутной сборки с помощью файла P&ID. Маршрутные порты для оборудования определяют маршрутные соединители. В отсутствии идентификатора порта SolidWorks соединяет оборудование через порт с наиболее близким диаметром.

Длина разделения проводника. (Только для электрических частей.) Введите значение, которое необходимо добавить к длине отрезка кабеля, чтобы предусмотреть снятие изоляции, заделку и т.д.

Код двухмерного схематичного болта. (Только для электрических частей.) Если точка соединения предназначена для одного контакта в многоконтактном соединителе, введите идентифицирующую информацию для контакта. Если точка соединения предназначена для нескольких контактов, оставьте ее пустой.

W. (Только для ленточного кабеля.) Устанавливает ширину кабеля.

T. (Только для ленточного кабеля.) Устанавливает толщину кабеля.

Выбрать кабель. (Только для ленточного кабеля.) Дает возможность установить значения W и T путем выбора ленточного кабеля в библиотеке кабелей/проводов.

Выравнивание. (Только для ленточного кабеля.) Выберите кромку, по которой необходимо выровнять ширину кабеля.

Изменить расположение вывода1. (Только для ленточного кабеля.) Переключает сторону, указанную как сторону Вывод1 в предварительном просмотре. В кабельной сборке расположение Вывода1 указывается красной полоской рядом с кабелем.
