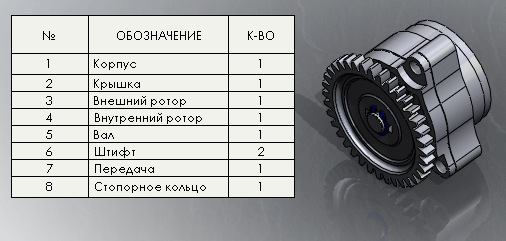

Спецификации в документах сборки

Спецификации можно создавать в файлах сборки.

Создайте спецификацию в сборке, выбрав Вставка > Таблицы > Спецификация. Указав параметры в окне PropertyManager (Менеджер свойств), нажмите в графической области, чтобы в этом месте расположить спецификацию.

Спецификации отображаются в папке Таблицы дерева конструирования FeatureManager. Имя конфигурации, к которой применяется спецификация, отображается рядом с элементом спецификации.

После создания спецификации сборки и сохранения сборки спецификацию можно вставить в справочный чертеж.

Спецификация в чертеже не связана со спецификацией в сборке.
Столбец состояний позиции не поддерживается в спецификациях в файлах сборки.
