На уровне документа можно задать параметры черчения для позиций. Можно изменить эти настройки в окне PropertyManager.
Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку
Параметры
(панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите .
Базовый стандарт позиций
Стандарт базовых позиций
|
Выберите стандарт. - ANSI
- ISO
- DIN
- JIS
- BSI
- ГОСТ
- GB
|
Стиль выноски
Стиль выноски
|
Выберите: стиль. |
Толщина выноски
|
Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Стиль рамки
Стиль рамки
|
Устанавливает стиль формы, окружающей текст. |
Толщина рамки
|
Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
Шрифт
|
Нажмите, чтобы изменить шрифт.
|

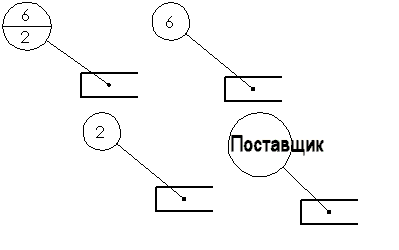

Верхняя
|
Для верхней части позиции Разделительная окружность или для позиций остальных типов выберите значения следующих параметров:
- Текст
- Позиция
- Количество
- Настройки пользователя
Параметр Верхний применяется к единичной позиции или позиции одна на другой. |
![](../../../../AllArt/art_local/doc_props_balloons_upper.gif) |
Нижняя
|
Для нижней части позиции Разделительная окружность выберите значения следующих параметров:
- Текст
- Позиция
- Количество
- Настройки пользователя
|
![](../../../../AllArt/art_local/doc_props_balloons_lower.gif) |
Отображение выноски
Отображение выноски
|
Выберите из:- Прямая
- Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
- Использовать длину выноски документа. Берет длину выноски в настройках страницы Примечания.
- Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
|
Слой
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение
По стандарту для параметра
Слой (панель инструментов Слой).
Одна позиция
Стиль |
Выберите значение Нет, чтобы текст позиции отображался без рамки, или выберите форму позиции. По умолчанию используется Круглая. |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single1.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single2.gif) |
Скругленный |
Треугольный |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single3.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single4.gif) |
Шестиугольник |
Рамка |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single5.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single6.gif) |
Ромб |
Пятиугольник |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single7.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single8.gif) |
Разделительная окружность |
Флаг - Пятиугольный |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single9.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single10.gif) |
Флаг - Треугольник |
Подчеркнутый |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_sq.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_sq_cir.gif) |
Квадратный |
Квадрат/окружность |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_inspect.gif) |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_none.gif) |
Проверить |
Нет |
Размер |
Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции). |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_single_size.gif) |
Группа позиций
Стиль
|
Выберите форму позиции. |
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_stacked.gif) |
Размер |
Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
|
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_stacked_size.gif) |
Компоновка авто-позиций
|
![](../../../../AllArt/art/SolidWorks/Core/Detailing/doc_props_balloons_auto_layout.gif) |
Квадратная компоновка |
