Преобразование твердотельной детали в деталь из листового металла

Команда Перевести в листовой металл позволяет задать параметры (толщину, радиус сгиба, места разрывов), необходимые для преобразования твердотельной детали в деталь из листового металла.

Чтобы преобразовать твердотельную деталь в деталь из листового металла, выполните следующие действия.

  1. Создайте твердотельную деталь.

  2. Нажмите Перевести в листовой металл (панель инструментов «Листовой металл») или выберите Вставка > Листовой металл > Перевести в листовой металл.
  3. В окне PropertyManager (Менеджера свойств) в разделе Настройки листового металла выполните следующие действия.
    1. Выберите грань, которая будет фиксированной для детали из листового металла.
    2. Задайте толщину листа и радиус сгиба по умолчанию.
  4. В разделе Кромки сгиба выберите кромки модели, из которых будут сформированы сгибы.

    Чтобы было проще выбирать грани, измените тип отображения на Невидимые линии отображаются.

    Необходимые разрывы будут автоматически выбраны и объединены в список Найденные кромки разрывов.

    В графической области условные обозначения будут прикрепляться к кромкам сгиба и разрыва. С помощью условных обозначений можно изменять радиусы сгиба и зазоры разрыва.

    Чтобы восстановить значение по умолчанию, необходимо правой кнопкой мыши нажать кромку сгиба или кромку разрыва и выбрать параметр Восстановить значение по умолчанию.

  5. Чтобы добавить к вставленному сгибу вырез для снятия напряжения, необходимо в разделе Авто-снятие напряжения выбрать тип выреза. Прямоугольный, Без зазоров или Скругленный.

    Вырезы без зазоров имеют минимальный размер, необходимый для применения сгиба.

    При выборе пункта Прямоугольный или Скругленный необходимо указать пропорцию смещения.

  6. Нажмите кнопку .

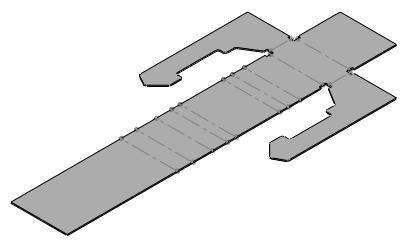

  7. Нажмите кнопку Плоский (панель инструментов «Листовой металл»), чтобы выровнять деталь с помощью указанных сгибов и разрывов.
