Дискретные типы элементов DimXpert

Дискретный тип элемента

Определение

Поддерживаемые элементы

Пример

Набор

Группа из двух и более элементов, связанных с производством.

Все

Элементы, образующие края детали, объединяются в набор.

Наборы особенно полезны, если требуется применить допуск профиля поверхности одновременно к нескольким элементам или граням.

Сложный цилиндр

Набор коаксиальных цилиндров с одинаковым радиусом. Например, две цилиндрические грани в верхней части данной детали.

Цилиндр

Составная плоскость

Набор копланарных плоскостей. Например, четыре грани в правой части данной детали.

Плоскость

Сложное отверстие

Набор коаксиальных отверстий с одинаковым диаметром. Например, две внутренние цилиндрические грани данной детали, разделенные канавкой.

Простое отверстие

Дискретный тип элемента

Определение

Поддерживаемые элементы

Пример

Массив

Группа элементов DimXpert одного типа (отверстие, прорезь, канавка и т.д.), для которых заданы одинаковые параметры размера.

Обычно они связаны общими размерами и допусками. Например, применение размера диаметра и позиционного допуска геометрического объекта к массиву отверстий.

• Chamfer

• Отверстие цековки

• Отверстие зенковки

• Цилиндр

• Скругление

• Канавка

• Простое отверстие

• Прорезь

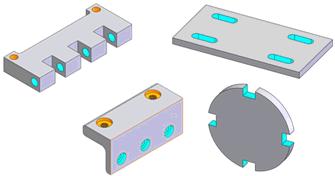

Элементы массива простое отверстие, цековка, прорезь и канавка

Связанный массив

Массив DimXpert, созданный на основе связи элементов моделирования SW или элементов, и сохранивший эту связь.

Элементы массива DimXpert, связанные с элементами моделирования, автоматически обновляются при изменении этих элементов.

Связанные массивы определяются в DimXpertManager значком связи .

Slot Pattern1 (Массив прорези1) является связанным массивом, а Slot Pattern2 (Массив прорези2) - нет.

Поддерживаемые элементы моделирования:

• Chamfer

• Круговой массив

• Вытянутый вырез

• Скругление

• Отверстие под крепеж

• Линейный массив

• Зеркальный

• Простое отверстие

Четыре небольших отверстия в детали выше являются примером желательных и нежелательных результатов в связанном массиве.

Связанный:

• Четыре отверстия, смоделированные как одно отверстие под крепеж или простое отверстие

• Четыре отверстия, смоделированные с помощью одного элемента Вырез-вытянуть, в эскизе которого только   4 окружности

• Одно отверстие под крепеж или простое отверстие с линейным или круговым массивом

Не связанный:

• Деталь является импортированным телом

• Вся деталь смоделирована с помощью одного эскиза и вытянутого элемента
