PropertyManager Массив/набор DimXpert
Используйте инструмент Массив DimXpert
для создания или редактирования элементов массива и набора.
Чтобы использовать инструмент "Массив DimXpert":
Выполните одно из следующих действий:
Нажмите Массив (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Массив.
В DimXpertManager нажмите правой кнопкой мыши массив и выберите Редактировать элемент.
Выберите элементы, которые требуется добавить или удалить из массива или набора.
Выбор в окне PropertyManager (Менеджер свойств) зависит от типа элемента: Связанные массивы, Массивы вручную или Набор.
Нажмите
.
Связанные массивы
Если выбранным элементом является связанный массив, в список выбора войдут элементы SolidWorks, которые использовались для определения этого массива. |
|
|
В примере представлен массив DimXpert, состоящий из восьми отверстий, которые связаны с двумя элементами SolidWorks из списка, содержащими по четыре отверстия каждый.
В случае удаления одного из двух элементов SolidWorks количество отверстий в массиве уменьшится на четыре. |
|
|
|
|
Массивы вручную
Если выбранным элементом является массив вручную, в список выбора войдут все элементы DimXpert. |
|
|
В примере представлен массив DimXpert, состоящий из двух отверстий цековки. Элементы можно добавлять в список и удалять из него путем выбора.
При добавлении элементов выполняется их фильтрация - добавляются только те элементы, тип и размер которых совпадает с типом и размером существующих элементов.
Найти все на грани. Параметр упрощает выбор новых элементов. С помощью этого параметра за одну операцию выбора можно добавить два элемента в правой части детали. |
|
|
|
|
Набор
Если выбранным элементом является набор, в список выбора войдут все элементы DimXpert.
|
|
|

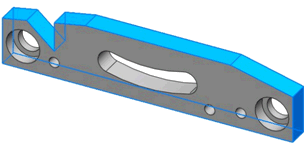

В примере представлен массив DimXpert, включающий девять плоскостей, которые образуют внешний профиль. Элементы можно добавлять или удалять, используя метод единичного выбора или параметр Найти все на грани. Параметр применяется только к поддерживаемым типам отверстий, бобышкам, канавкам и прорезям. |
|
