Использование панели выбора элементов

Панель выбора элементов - это плавающая контекстная панель инструментов, которая используется для проведения различия между разными типами элементов DimXpert. Варианты выбора в панели выбора элементов зависят от того, какая грань и команда являются активными. Панель выбора элементов используется для выбора любых элементов:

• Размеры

• Базы

• Геометрические допуски

• Схемы автоматических допусков

• Создание массивов

Порядок расположения элементов в панели выбора элементов зависит от их сложности.

• Основные элементы, например плоскости, цилиндры и конусы, расположены слева.

• Сложные элементы, например отверстия цековки, канавки, прорези и массивы, расположены в центре.

• Составные элементы, например сложные отверстия и точки пересечения, расположены справа. Для составных элементов требуется выбор дополнительных элементов.

При использовании DimXpert одна грань обычно может определить несколько типов элементов, связанных с производством, для которых требуются разные размеры и допуски.

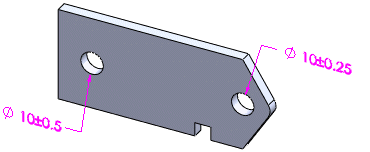

Чтобы с помощью панели выбора элементов создать отдельные линейные размеры для массива отверстий:

1. Откройте деталь, для которой будет создан размер, и выберите DimXpert для деталей.

2. Нажмите Линейный размер (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Линейный размер.

3. Выберите грань левого отверстия.

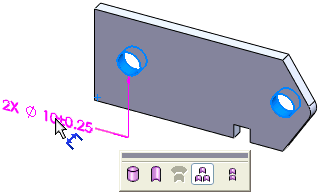

По умолчанию в панели выбора элементов используется массив из 2 отверстий.

4. В панели выбора элементов выберите элемент Отверстие .

5. Нажмите в графической области для нанесения размера.

6. В окне PropertyManager в разделе Допуск/Точность введите для параметра Максимальная вариация значение "0,5".

7. Нажмите кнопку .

8. Повторите процедуру для правого отверстия, используя значения допуска по умолчанию.
