Обзор TolAnalyst
TolAnalyst™ - анализ допусков, который используется для определения влияния допусков и методов сборки на размерный анализ между двух элементов сборки. В результате каждого исследования получается минимальный и максимальный допуск, минимальный и максимальный допуск квадратного корня из суммы квадратов и список дополнительных элементов и допусков.

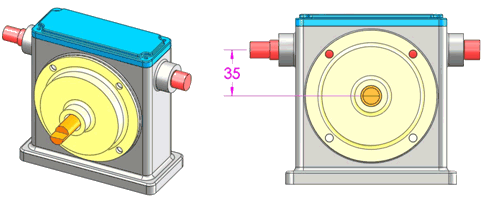

![](../art/Overview.gif)
Чтобы задать цвет для размеров TolAnalyst, выберите Параметры
, Настройки пользователя, Цвета. В разделе Параметры схемы цветов выберите Примечания, Размер TolAnalyst.
Исследование TolAnalyst
TolAnalyst выполняет анализ допусков, называемый исследованием, которое можно создать с помощью четырех этапов:
Измерение. Выполнение измерения линейного расстояния между двумя элементами DimXpert.
Последовательность сборки. Выбор упорядоченного набора деталей, необходимых для создания цепочки допусков между двумя элементами измерения. Выбранные детали принадлежат "упрощенной сборке".
Ограничения сборки. Определение способа размещения и ограничения каждой детали в упрощенной сборке.
Результаты анализа. Расчет и обзор допусков худшего случая в минимуме и максимуме.
Чтобы провести исследование TolAnalyst:
Используйте DimXpert для деталей, чтобы добавить для деталей сборки допуски и размеры.
Откройте сборку.
На панели инструментов DimXpert выберите Исследование TolAnalyst
или Инструменты, DimXpert, Исследование TolAnalyst.
Откроется первое из четырех окон PropertyManager (Менеджер свойств).
Сохранить в любой момент данные исследования TolAnalyst и закрыть окно можно, нажав кнопку
в любом окне PropertyManager TolAnalyst. Отредактируйте данные исследования для возврата к сохраненным данным и продолжения анализа.
Выполните четыре этапа процесса.
Чтобы выполнить редактирование исследования TolAnalyst:
Откройте сборку с исследованием.
В DimXpertManager нажмите правой кнопкой мыши название исследования и выберите Редактировать элемент.
Чтобы скопировать исследование, в DimXpertManager, нажмите правой кнопкой мыши название исследования и выберите Добавить копию.
