Картинки эскиза

Теперь картинки эскиза, сопровождающие листы чертежа и детали SolidWorks, можно просматривать в eDrawings.

Добавьте картинку эскиза к детали, сборке или чертежу SolidWorks и опубликуйте, выбрав Файл > Публикация файла eDrawings ( в всплывающей панели инструментов Сохранить). Модель или чертеж отобразятся вместе с картинками эскиза, показанными в eDrawings.

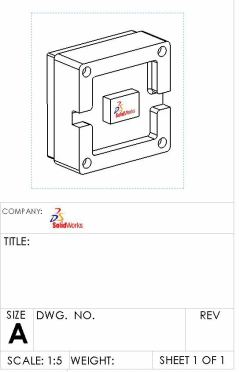

Чертежный вид детали с картинкой эскиза на уровне детали и на основной надписи.   Модель с картинкой эскиза.
