SolidWorks eDrawings для Macintosh

Программа SolidWorks® eDrawings® поддерживается на операционной системе Macintosh®. Можно открывать файлы DXF/DWG, SolidWorks и eDrawings.

Бесплатное программное обеспечение eDrawings для операционной системы Mac® (eDrawings для Mac) содержит большую часть функциональных возможностей версии Windows, включая анимацию, измерение и печать. Программа eDrawings для Mac поддерживается на английском, французском, немецком и японском языках.

При открытии файлов с включенной рецензией активизируются инструменты SolidWorks eDrawings Professional (рецензирование, перемещение, поперечное сечение и т.д.). Программы SolidWorks eDrawings Professional для системы Mac не существует.

Интерфейс пользователя напоминает интерфейс версии Windows, за исключением следующих моментов:

• Некоторые инструменты, которые отображаются в системе Windows как кнопки, доступны только через элементы меню.

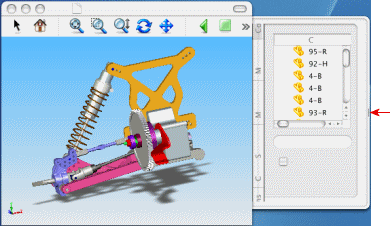

• SolidWorks eDrawings Менеджер открывается за пределами графического окна. Чтобы развернуть eDrawings Менеджер, перетащите кнопку и расположите ее рядом с графической областью.

• Чтобы настроить панели инструментов, нажмите правой кнопкой мыши область панели инструментов и выберите Настроить панели инструментов.

• Состояния отображения, связанные с конфигурациями, остаются связанными; Вы не можете отключить связь между ними в интерфейсе Macintosh.

Функции, доступные только на компьютерах Macintosh:

• Поиск компонентов в eDrawings Менеджере. В поле поиска ниже списка Компоненты введите несколько первых символов имени компонента. Нажмите X, чтобы отменить поиск.

• Средство импорта по указанному элементу (поле поиска в правом верхнем углу окна монитора). Осуществляется поиск всех файлов eDrawings, содержащих определенный компонент, конфигурацию или элемент рецензии (только для Tiger).

• Перетаскивание файла eDrawings в другой документ, например в текстовый файл или в буфер.

• Управление прозрачностью с помощью колеса мыши. Фон программы eDrawings Viewer становится прозрачным, что позволяет видеть все, что находится за ним. Нажмите Ctrl+Alt/Параметр и прокрутите колесо мыши.

• Открытие файла рецензии путем перетаскивания его в eDrawings Viewer.

• Дополнительные Сохранить как типы файлов для файлов картинок: SGI image, Photoshop, PNG, MacPaint, TGA и QuickTime.

• Дополнительные параметры диалогового окна печати: Сохранить как PDF, Факс.

• Можно включать и отключать отражения модели.  В диалоговом окне Настройки на вкладке Общие выберите или отключите параметр Отображение отражений.

• Внешний вид и функции системы Macintosh. Секция базы данных, панель инструментов, кнопки и т.д.

Элементы, которые не поддерживаются на компьютерах Macintosh:

• Инструменты файлов моделирования. Файлы моделирования можно просмотреть, но инструменты, такие как Сетка, Легенда и т.д. недоступны.

• Возможность встраивания в браузер в качестве элемента управления.

• Лицензирование (версия Professional).

• Изображения OLE в исходных файлах SolidWorks и DWG.

• Инструмент обзора.

• Установка пароля.

• Файлы DWG, защищенные паролем.

• Регистрация производительности.

• Сохранение в качестве файлов STL.

• Сохранение и отправка в качестве файла exe, HTML или zip.

• Поиск в справке.

• Возможность выключения связи между состояниями отображения и конфигурациями.
