PropertyManager Dato indicativo
Se puede asociar un dato indicativo y un símbolo asociado a una cara o arista del modelo.
Configuración
Símbolo de destino. Seleccione el estilo para el símbolo de destino:
 Símbolo de destino
|
|
|
|
|
 Sin símbolo de destino
|
|
|
Área indicativa. Seleccione la visualización para área indicativa:
|
|
|
|
|
|
|
|
|
|
|
|
Tamaño de área de destino  . Especifique la Anchura y la Altura (para rectángulos) o el Diámetro (para las X y los círculos). |
|
|
|
|

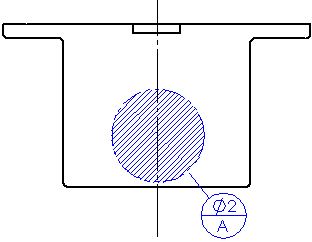

El valor en el primer campo (2) controla el diámetro del círculo del área de destino. |

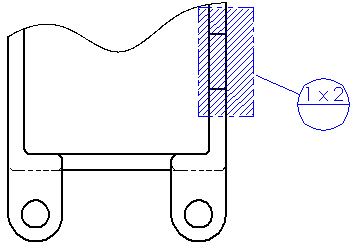

El valor en el primer campo (1) controla la anchura del rectángulo. El valor en el segundo campo (2) controla la altura. |
|
|
Referencias de datos  . Especifique hasta tres referencias (globos). La referencia de datos aparece en la mitad inferior del globo. |
|

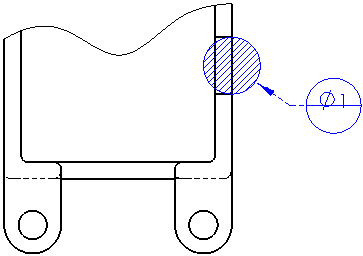

Línea indicativa
|
Seleccione un estilo de línea indicativa para controlar los pliegues, la fuente de línea indicativa y los estilos de flecha:
 Línea indicativa acodada continua
 Línea indicativa acodada discontinua
 Línea indicativa continua recta
 Línea indicativa discontinua recta
Seleccione un Estilo de flecha. |
|
Capa
En los dibujos con capas etiquetadas, seleccione una capa.
