Plantillas para tablas

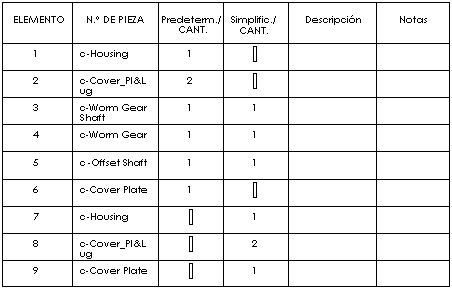

Las plantillas estándar para Listas de materiales, Tablas de taladros, Tablas de revisiones, Listas de corte para piezas soldadas y Tablas de bloque de título están disponibles en <directorio_de_instalación>\solidworks\lang\<idioma>. Puede especificar una carpeta diferente y también guardar y utilizar plantillas personalizadas.
|
Tabla |
Extensión de nombre de archivo |
|
Tabla general
Lista de materiales
Tabla de taladros
Tabla de revisiones
Lista de cortes para pieza soldada
Tabla de bloque de título |
.sldtbt
.sldbomtbt
.sldholtbt
.sldrevtbt
.sldwldtbt
.sldtbt |
El software no suministra ninguna plantilla para tablas generales.
Las plantillas personalizadas contienen encabezados y formateado, pero no contenido de tablas.
Los PropertyManager de tablas recuerdan la última plantilla utilizada.
Para cambiar la ubicación de las plantillas para tablas:
Haga clic en Opciones
, Ubicaciones de archivos.
En Visualizar carpetas para, seleccione:
Plantillas de LDM
Plantillas para tablas de taladros
Plantillas para tablas de revisiones
Pieza soldada Plantillas para Lista de cortes para pieza soldada
Plantilla de tabla de bloque de título
Haga clic en Agregar, busque una carpeta y, a continuación, haga clic en Aceptar.
Para guardar una plantilla personalizada:
Inserte una tabla en un dibujo.
Personalice la tabla.
Haga clic con el botón derecho del ratón en la tabla y seleccione Guardar como.
En el cuadro de diálogo Guardar como, escriba el nombre de la nueva plantilla y haga clic en Guardar.
Para utilizar una plantilla personalizada:
Al insertar una tabla, en Plantilla de tabla en el PropertyManager, haga clic en Abrir plantilla de tabla
.
En el cuadro de diálogo Seleccionar plantilla, busque una para este tipo de tabla y, a continuación, haga clic en Abrir.
