横梁方向

创建直横梁时，软件会自动为它生成一个坐标系。此坐标系会定义轴向以及用于查看横梁结果的方向 1 和方向 2。轴向从横梁的端点 1 指向端点 2 。方向 1 和方向 2 由软件根据截面属性自动指定。此横梁上生成了多个横梁单元。

对于弯曲的轮廓，软件会生成多个较短的直横梁以近似构成几何体。每个横梁单元都具有自己的方向。例如，如下所示的扫描截面上每个横梁的轴向都是由连接其两个接榫的直线所定义的。在图形区域中，横梁的中部显示了一个坐标系。

要查看横梁的坐标系：

1. 使用横梁网格运行算例（在默认情况下是带横梁的结构构件网格）。

2. 双击任何图解以使其显示在图形区域中。

3. 右键单击图形区域，然后选择设定。

4. 在 PropertyManager 中的变形图解选项下，选择显示横梁方向。

5. 单击 。

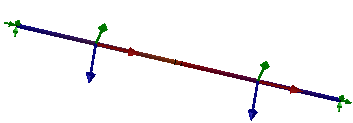

红色箭头、绿色箭头和蓝色箭头分别表示每个横梁的正轴向、正方向 1 和正方向 2。
